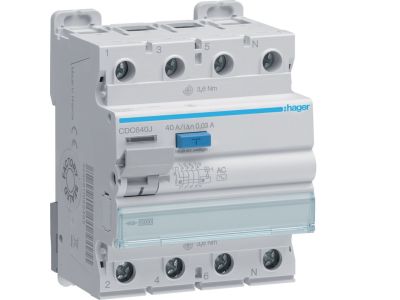

Wyłącznik różnicowo-prądowy 40A 30mA Typ AC 4P | CDC640J Hager

Opis i Kluczowe Cechy

Symbol CDC640J to czterobiegunowy wyłącznik różnicowo-prądowy o prądzie znamionowym 40 A i czułości 30 mA, typu AC. Przeznaczony do ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach trójfazowych z przewodem neutralnym. Kompaktowa budowa modułowa ułatwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia urządzenia.
• Prąd różnicowy 30 mA: zapewnia skuteczną ochronę przeciwporażeniową osób oraz ogranicza ryzyko pożaru w przypadku upływu prądu.
• Typ AC: dedykowany do wykrywania prądów różnicowych sinusoidalnych, typowych dla obciążeń rezystancyjnych oraz silników i odbiorników liniowych.
• 4 bieguny (4P): umożliwia zabezpieczenie wszystkich trzech faz oraz przewodu neutralnego w sieciach trójfazowych.
• Konstrukcja modułowa: łatwy montaż oraz szybka wymiana w standardowych szafach i rozdzielnicach.

Zgodność z Normami

Wyłącznik CDC640J został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dla wyłączników różnicowo-prądowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik różnicowo-prądowy CDC640J znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa w sieciach 3-fazowych z przewodem neutralnym.

• Ochrona obwodów gniazd wtyczkowych i odbiorników stałych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie instalacji trójfazowych w obiektach przemysłowych i warsztatach.
• Stosowanie jako główny wyłącznik różnicowoprądowy w rozdzielnicach głównych i piętrowych.
• Element systemów ochrony przeciwpożarowej – wykrywanie upływów w obwodach oświetleniowych i siłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami do prądu znamionowego 40 A. Moment dokręcania zacisków – stosować się do zaleceń producenta podanych na obudowie lub w dołączonej dokumentacji.

FAQ

• Jaka jest czułość różnicowa wyłącznika CDC640J? Prąd różnicowy zadziałania wynosi 30 mA – typowa wartość zapewniająca ochronę przeciwporażeniową w instalacjach ogólnych.
• Do jakiego typu obciążeń dedykowany jest typ AC? Wyłącznik typu AC jest przeznaczony do wykrywania sinusoidalnych prądów różnicowych, występujących w obwodach z odbiornikami liniowymi (np. grzejniki, żarówki, silniki z komutacją mechaniczną). Nie jest zalecany do obciążeń generujących prądy o kształcie odkształconym (np. zasilacze impulsowe, falowniki) – w takich przypadkach stosuje się typ A lub F.
• Jak często należy testować wyłącznik różnicowo-prądowy? Zaleca się comiesięczne testowanie przyciskiem „TEST”, aby upewnić się o sprawności mechanizmu wyzwalającego. Test należy przeprowadzać przy włączonym napięciu, a w przypadku braku wyłączenia – niezwłocznie wezwać elektryka.
