Wyłącznik różnicowo-prądowy 4-bieg. PFIM 100A 300mA S, PFIM-100/4/03-S/A | 290220 Eaton

Alternatywny kod produktu: PFIM-100/4/03-S/A

Opis i Kluczowe Cechy

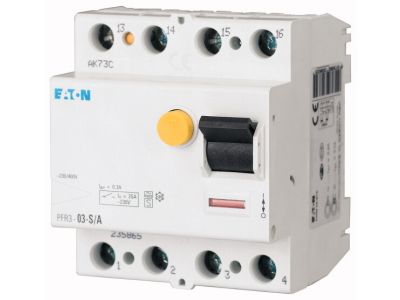

Wyłącznik różnicowo-prądowy 4-biegunowy PFIM o prądzie znamionowym 100 A i czułości 300 mA w wersji selektywnej (typ S). Model PFIM‑100/4/03‑S/A (indeks 290220) przeznaczony jest do ochrony przed porażeniem w obwodach trójfazowych z przewodem neutralnym. Dzięki prądowi 100 A obsługuje obwody o znacznym obciążeniu, a czułość 300 mA w połączeniu z charakterystyką S zapewnia selektywność w instalacjach z wieloma wyłącznikami różnicowoprądowymi.

• Prąd znamionowy 100 A: Bezpieczna praca w obwodach o dużym poborze mocy bez ryzyka przeciążenia styków.
• Czułość 300 mA (typ S): Skuteczna ochrona przeciwporażeniowa przy zachowaniu selektywności – wyłącznik zadziała z opóźnieniem, umożliwiając wyłączenie przez podrzędne RCD o niższej czułości.
• 4-biegunowa konstrukcja: Pełna ochrona w sieciach trójfazowych 3L+N (4P), zarówno dla przewodów fazowych, jak i neutralnego.
• Selektywna charakterystyka S: Opóźnione zadziałanie (minimum 130 ms przy IΔn) zapobiega niepotrzebnym wyłączeniom głównego RCD w przypadku zwarć doziemnych w obwodach odgałęźnych.
• Budowa modułowa: Montaż na szynie DIN TH35 w rozdzielnicach głównych i podrozdzielnicach – standardowy format dla aparatury modułowej.

Zgodność z Normami

Wyłącznik spełnia wymagania odpowiednich norm europejskich dotyczących wyłączników różnicowoprądowych (RCD) oraz posiada certyfikat CE. Przeznaczony jest do instalacji zgodnych z wymaganiami PN‑IEC 60364 (ochrona przeciwporażeniowa). Dokładne numery norm dostępne są w pełnej dokumentacji technicznej produktu.

Zastosowanie

Wyłącznik różnicowo-prądowy PFIM 100A z charakterystyką S znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przeciwporażeniowa w obwodach o dużym prądzie znamionowym.

• Ochrona główna rozdzielnic w budynkach przemysłowych, handlowych i biurowych.
• Selektywne zabezpieczenie w systemach z wieloma RCD – jako wyłącznik różnicowy pierwszej kaskady, który nie powoduje wyłączeń przy zwarciu w obwodzie odgałęźnym.
• Ochrona obwodów odbiorczych o dużym poborze mocy (piece, klimatyzatory, maszyny produkcyjne).
• Instalacje wymagające ciągłości zasilania (np. szpitale, serwerownie) – selektywność minimalizuje nieplanowane wyłączenia.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów należy dobrać zgodnie z obciążeniem (dla prądu 100 A zalecany przekrój min. 35 mm² Cu, w zależności od długości i warunków). Momenty dokręcania zacisków stosować zgodnie z danymi producenta podanymi w dokumentacji. Należy również regularnie testować wyłącznik przyciskiem TEST.

FAQ

• Czy wyłącznik jest przystosowany do montażu na szynie DIN? Tak, standardowy montaż na szynie TH35 – typowe rozwiązanie dla aparatury modułowej.
• Jaka jest różnica między typem S a standardowym wyłącznikiem różnicowoprądowym? Typ S posiada opóźnione zadziałanie (selektywność), dzięki czemu przy zwarciu doziemnym w obwodzie podrzędnym najpierw wyłącza się RCD o niższej czułości, bez wyłączania głównego wyłącznika różnicowego.
• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 100 A. Szczegółowe parametry (napięcie, zdolność łączeniowa) należy sprawdzić w dokumentacji technicznej produktu.
