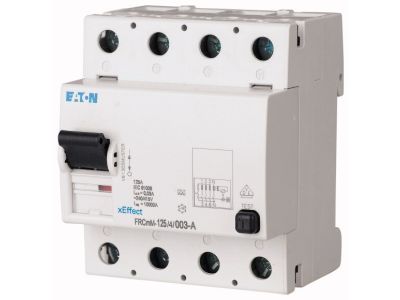

Wyłącznik różnicowo-prądowy 4-bieg. FRCMM 125A, 300mA A, FRCMM-125/4/03-A | 171176 Eaton

Alternatywny kod produktu: FRCMM-125/4/03-A

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy FRCMM-125/4/03-A (symbol 171176) to czterobiegunowe urządzenie ochronne o prądzie znamionowym 125 A i znamionowym prądzie różnicowym 300 mA typu A. Przeznaczony do rozdzielnic przemysłowych i zaawansowanych obiektów komercyjnych, zapewnia niezawodną ochronę przeciwporażeniową przy dużych obciążeniach. Szerokość modułu nie została podana przez producenta – przed montażem należy sprawdzić wymiary w karcie katalogowej.

• Prąd znamionowy In = 125 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia wyłącznika.
• Czułość różnicowa 300 mA typu A: wykrywa prądy upływowe przemienne oraz tętniące stałe, co jest wymagane przy odbiornikach elektronicznych (np. falowniki, ładowarki).
• Znamionowy prąd zwarciowy Icn = 10 kA (z bezpiecznikiem zapasowym): gwarantuje wytrzymałość na zwarcia w sieci, pod warunkiem zastosowania odpowiedniego zabezpieczenia nadprądowego.
• 4-biegunowa konstrukcja (4P): umożliwia ochronę w sieci trójfazowej z przewodem neutralnym, w zastosowaniach przemysłowych i komercyjnych.
• Przystosowany do montażu w rozdzielnicach szafowych: dedykowany dla instalacji wymagających wysokiej niezawodności i dużych mocy.

Zgodność z Normami

Wyłącznik FRCMM-125/4/03-A spełnia wymagania obowiązujących norm europejskich (PN-EN) oraz posiada certyfikat CE. Producent nie podał konkretnych numerów norm w dostarczonych danych – w celu uzyskania szczegółowych informacji o zgodności zaleca się kontakt z działem technicznym.

Zastosowanie

Wyłącznik różnicowo-prądowy 125 A/300 mA typu A znajduje zastosowanie w obiektach, gdzie występują duże moce odbiorcze oraz urządzenia generujące prądy upływowe tętniące. Sprawdza się w następujących scenariuszach:

• Ochrona przeciwporażeniowa w rozdzielnicach głównych hal przemysłowych, magazynów i warsztatów.
• Zasilanie zaawansowanych systemów automatyki budynkowej z przetwornicami częstotliwości i zasilaczami impulsowymi.
• Instalacje w obiektach użyteczności publicznej (szkoły, biurowce, centra handlowe) wymagające wyłączników o dużej obciążalności.
• Obwody odbiorcze z silnikami, pompami, klimatyzatorami oraz innymi odbiornikami trójfazowymi o znacznym poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika FRCMM-125/4/03-A może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Przekroje przewodów dobierz zgodnie z obciążalnością prądową 125 A i warunkami układania. Momenty dokręcania zacisków należy realizować według dokumentacji producenta – nie podane w dostarczonych danych, dlatego przed montażem zapoznaj się z instrukcją. Stosuj wymagany bezpiecznik zapasowy dla zapewnienia znamionowego prądu zwarciowego 10 kA.

FAQ

• Jaki prąd różnicowy ma wyłącznik FRCMM-125/4/03-A? Znamionowy prąd różnicowy wynosi 300 mA (0,3 A). Jest przeznaczony do wykrywania upływów o charakterze przemiennym i tętniącym stałym (typ A).
• Do jakich obwodów zaleca się stosowanie typu A? Typ A jest niezbędny w obwodach z odbiornikami elektronicznymi (np. falowniki, zasilacze impulsowe, ładowarki EV), które mogą generować prądy upływowe zawierające składową stałą tętniącą.
• Czy wyłącznik wymaga dodatkowego zabezpieczenia nadprądowego? Tak, znamionowy prąd zwarciowy Icn = 10 kA jest osiągany pod warunkiem zastosowania bezpiecznika zapasowego (wg dokumentacji producenta). Należy dobrać zabezpieczenie nadprądowe o odpowiedniej charakterystyce i prądzie znamionowym.
