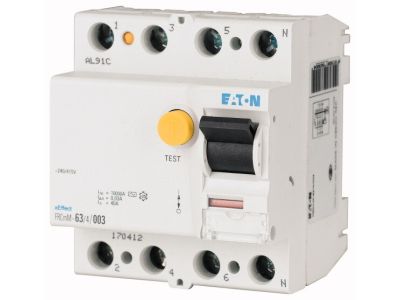

Wyłącznik różnicowo-prądowy 4-bieg. FRCMM 100A 500mA AC, FRCMM-100/4/05 | 170429 Eaton

Alternatywny kod produktu: FRCmM-100/4/05

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy FRCMM-100/4/05 (symbol 170429) to 4-biegunowe urządzenie ochronne o prądzie znamionowym 100 A i czułości różnicowej 500 mA typu AC. Przeznaczony do stosowania w rozdzielnicach przemysłowych oraz zaawansowanych instalacjach komercyjnych, zapewnia skuteczne odłączanie w przypadku wystąpienia prądów upływu. Znamionowy prąd zwarciowy Icn = 10 kA (realizowany z bezpiecznikiem zapasowym) gwarantuje wytrzymałość w trudnych warunkach sieci.

• Prąd znamionowy In = 100 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w zasilaniu głównym budynków przemysłowych, bez ryzyka przeciążenia aparatu.
• Znamionowy prąd różnicowy IΔN = 500 mA (AC): Wykrywa prądy upływu w sieciach prądu przemiennego o przebiegu sinusoidalnym, chroniąc przed porażeniem elektrycznym w instalacjach, gdzie wymagana jest selektywność (np. jako ochrona przeciwpożarowa).
• Znamionowy prąd zwarciowy Icn = 10 kA: Zapewnia odporność na skutki zwarć pod warunkiem zastosowania odpowiedniego bezpiecznika zapasowego; zwiększa niezawodność w sieciach o wysokiej mocy zwarciowej.
• 4-biegunowa budowa (1P+N+3P): Umożliwia ochronę wszystkich przewodów fazowych oraz neutralnego w sieciach trójfazowych, co jest konieczne w aplikacjach przemysłowych i komercyjnych.
• Typ AC: Przeznaczony do obwodów, w których spodziewany jest prąd różnicowy o charakterze sinusoidalnym – odpowiedni do standardowych urządzeń grzewczych, oświetleniowych i silników bez przekształtników.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych oraz posiada oznaczenie CE. Zgodność z standardami DIN i dyrektywami niskonapięciowymi potwierdza jego bezpieczeństwo w instalacjach wykonanych zgodnie z aktualnymi przepisami.

Zastosowanie

Wyłącznik FRCMM-100/4/05 znajduje zastosowanie tam, gdzie wymagana jest niezawodna ochrona przed porażeniem i pożarem w sieciach o znacznym obciążeniu. Sprawdza się szczególnie w:

• Głównych rozdzielnicach budynków przemysłowych i hal produkcyjnych – zabezpieczenie obwodów zasilających maszyny i urządzenia.
• Instalacjach komercyjnych (centra handlowe, biurowce, magazyny) – ochrona przed prądami upływu w liniach oświetleniowych i gniazd wtyczkowych.
• Systemach selektywnego wyłączenia – czułość 500 mA umożliwia koordynację z wyłącznikami o mniejszej czułości w obwodach odbiorczych.
• Zastosowaniach wymagających ciągłości zasilania – duży prąd znamionowy 100 A pozwala na stosowanie w obwodach bez konieczności stosowania dodatkowych styczników.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Momenty dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, mając na uwadze prąd znamionowy 100 A i spodziewane obciążenie.

FAQ

• Jaki jest prąd różnicowy (czułość) tego wyłącznika? Wyłącznik posiada znamionowy prąd różnicowy IΔN = 0,5 A (500 mA) typu AC, co oznacza, że reaguje na prądy upływu o przebiegu sinusoidalnym.
• Czy wymaga dodatkowego zabezpieczenia zwarciowego? Znamionowy prąd zwarciowy Icn = 10 kA uzyskiwany jest przy zastosowaniu odpowiedniego bezpiecznika zapasowego (zgodnie z danymi producenta). Należy go dobrać do parametrów sieci.
• Do jakich sieci nadaje się ten wyłącznik? Przeznaczony do sieci prądu przemiennego (AC) z częstotliwością 50/60 Hz, w których występuje sinusoidalny prąd różnicowy. Stosowany w układach TN-S, TN-C-S oraz IT (zgodnie z przeznaczeniem urządzeń typu AC).
