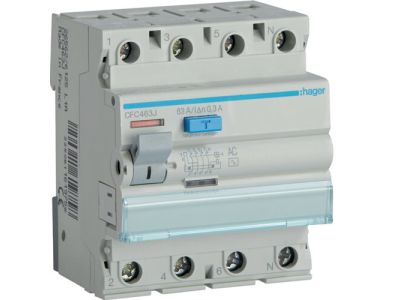

Wyłącznik różnicowo-prądowy 3P+N 63A 300mA typ AC | CFC463J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy HAGER CFC463J to zaawansowany aparat modułowy zaprojektowany do pracy w trójfazowych układach sieciowych (3P+N). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na jego zastosowanie w rozdzielnicach głównych oraz obwodach o dużym poborze mocy. Czułość na prąd upływu o wartości 300mA (typ AC) sprawia, że aparat ten jest dedykowany przede wszystkim jako ochrona przeciwpożarowa oraz zabezpieczenie przed skutkami uszkodzenia izolacji w instalacjach przemysłowych i budownictwie wielorodzinnym.

• Typ wyzwalania AC: Reaguje na sinusoidalne prądy różnicowe, zapewniając niezawodność w standardowych instalacjach prądu przemiennego.
• Konfiguracja 4-biegunowa: Pełna ochrona trzech faz oraz toru neutralnego (3P+N).
• Prąd znamionowy 63A: Umożliwia bezpieczną pracę w obwodach o wysokim obciążeniu bez ryzyka przegrzania styków.
• Znamionowy prąd różnicowy 300mA: Kluczowy parametr ograniczający ryzyko powstania pożaru wywołanego prądami upływu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Wyłącznik spełnia wymagania normy PN-EN 61008-1, co gwarantuje powtarzalność parametrów elektrycznych oraz bezpieczeństwo użytkowania. Urządzenie posiada certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku Unii Europejskiej oraz wysoką jakość wykonania charakterystyczną dla marki HAGER.

Zastosowanie

Wyłącznik różnicowoprądowy CFC463J znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest stosowany jako ochrona dodatkowa, której zadaniem jest natychmiastowe rozłączenie obwodu w przypadku wykrycia upływu prądu do ziemi (np. poprzez obudowę urządzenia). Idealnie sprawdza się w:

• Rozdzielnicach głównych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczaniu maszyn i urządzeń przemysłowych, gdzie wymagana jest ochrona przeciwpożarowa.
• Instalacjach placów budowy i obiektów użyteczności publicznej.

Należy pamiętać, że aparat zadziała przy zwarciu fazy z obudową, natomiast nie stanowi zabezpieczenia przed zwarciem międzyfazowym lub zwarciem fazy z przewodem neutralnym (N) – do tego celu należy stosować wyłączniki nadprądowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Zastosowanie odpowiedniej siły docisku gwarantuje trwałe połączenie i eliminuje ryzyko wypalenia styków.
• Prawidłowe podłączenie toru N: Należy ściśle przestrzegać oznaczeń na obudowie aparatu.
• Regularne testowanie: Producent zaleca okresowe sprawdzanie poprawności działania mechanizmu za pomocą przycisku "TEST" umieszczonego na froncie obudowy.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, wyłącznik różnicowoprądowy służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować wyłącznik nadmiarowo-prądowy.
• Dlaczego wybrano czułość 300mA zamiast 30mA? Wartość 300mA jest stosowana tam, gdzie priorytetem jest ochrona przeciwpożarowa i ciągłość zasilania w obwodach o naturalnie wyższym upływie, gdzie czuły aparat 30mA mógłby powodować nieuzasadnione zadziałania.
• Czy aparat można stosować w układach jednofazowych? Jest to aparat 4-biegunowy dedykowany do układów trójfazowych, jednak technicznie możliwe jest podłączenie go w specyficznych konfiguracjach, choć zaleca się stosowanie aparatów 2-biegunowych dla obwodów 1P+N.
