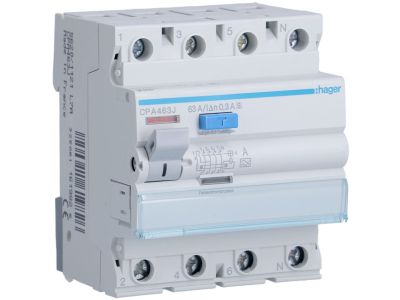

Wyłącznik różnicowo-prądowy 3P+N 63A 300mA 6kA A S, RCCB | CPA463J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy (RCCB) 3P+N o symbolu CPA463J to urządzenie zabezpieczające o prądzie znamionowym 63 A i czułości 300 mA. Jego zdolność zwarciowa 6 kA oraz konstrukcja typu A zapewniają skuteczną ochronę w sieciach trójfazowych z przewodem neutralnym. Produkt przeznaczony do montażu w rozdzielnicach – łączy precyzję działania z wysokim bezpieczeństwem instalacji.

• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, zmniejszając ryzyko przegrzania styków.
• Znamionowy prąd różnicowy 300 mA: Chroni przed pożarem w przypadku stałego upływu prądu do ziemi, umożliwiając szybkie odłączenie napięcia.
• Zdolność zwarciowa 6 kA: Gwarantuje wytrzymałość na prądy zwarciowe, podnosząc niezawodność całej instalacji.
• Typ A (wykrywanie prądów przemiennych i pulsujących stałych): Rozszerza ochronę na nowoczesne odbiorniki elektroniczne, np. urządzenia z prostownikami.
• Konstrukcja 3P+N: Odpowiednia do sieci trójfazowych z przewodem neutralnym, umożliwia jednoczesne monitorowanie wszystkich faz.

Zgodność z Normami

Wyłącznik spełnia wymagania odpowiednich norm międzynarodowych i europejskich oraz posiada oznaczenie CE. Przeznaczony do montażu w instalacjach zgodnych z aktualnymi przepisami krajowymi.

Zastosowanie

Wyłącznik różnicowo-prądowy stosuje się w rozdzielnicach elektrycznych jako ochronę dodatkową przed porażeniem prądem oraz ograniczenie skutków pożaru wywołanego upływem prądu.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia elektroniczne (wymagające typu A – np. komputery, falowniki).
• Instalacje przemysłowe o podwyższonym ryzyku upływu prądu do ziemi.
• Systemy automatyki budynkowej i sterowania oświetleniem.

Wskazówki Montażowe

Montaż może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta. Pamiętać o prawidłowym podłączeniu przewodu neutralnego (N).

FAQ

• Jaką funkcję pełni oznaczenie S w nazwie produktu? W wyłącznikach różnicowych litera S najczęściej oznacza wersję selektywną (z opóźnieniem czasowym), jednak bez szczegółowej karty katalogowej producenta zalecamy weryfikację tej cechy w oficjalnej dokumentacji.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego IP, ale standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20.
• Jaki jest tryb pracy styku wyłącznika różnicowego? Wyłącznik różnicowo-prądowy nie posiada styków pomocniczych – działa poprzez mechaniczne rozłączanie obwodu głównego po wykryciu prądu różnicowego.
