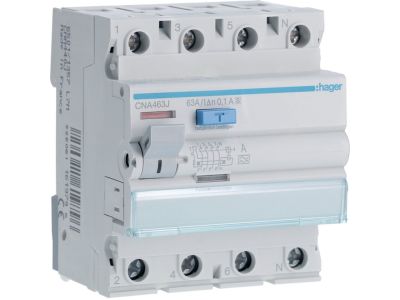

Wyłącznik różnicowo-prądowy 3P+N 63A 100mA 6kA A S, RCCB | CNA463J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy CNA463J to urządzenie 3P+N o prądzie znamionowym 63 A i prądzie różnicowym 100 mA, zdolności zwarciowej 6 kA, typu A oraz charakterystyce selektywnej (S). Zapewnia skuteczną ochronę przeciwporażeniową oraz selektywność wyłączeń w instalacjach elektrycznych, minimalizując ryzyko wyłączenia całej rozdzielnicy w przypadku pojawienia się upływu w jednym obwodzie.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając odpowiedni zapas mocy bez ryzyka przegrzania styków.
• Prąd różnicowy 100 mA: wykrywa upływy prądu do ziemi, chroniąc przed porażeniem elektrycznym oraz ograniczając ryzyko pożaru powstałego na skutek uszkodzenia izolacji.
• Typ A: wykrywa zarówno sinusoidalne prądy upływu, jak i prądy tętniące (np. generowane przez prostowniki czy falowniki), co czyni go uniwersalnym wyborem do nowoczesnych instalacji z odbiornikami energoelektronicznymi.
• Charakterystyka selektywna (S): zapewnia opóźnione zadziałanie (typowe opóźnienie 40–500 ms), co pozwala na selektywne wyłączanie – w kaskadzie RCD najpierw zadziała wyłącznik bliżej miejsca uszkodzenia, pozostawiając pozostałe obwody w ruchu.
• Zdolność zwarciowa 6 kA: gwarantuje wytrzymałość na prądy zwarciowe bez uszkodzenia aparatu, zapewniając niezawodność nawet w trudnych warunkach sieciowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zaprojektowany i wykonany zgodnie z obowiązującymi normami dla wyłączników różnicowoprądowych (RCCB), co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik różnicowo-prądowy CNA463J znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych, gdzie wymagana jest zaawansowana ochrona przeciwporażeniowa i selektywność wyłączeń. Polecany szczególnie w obwodach z odbiornikami generującymi prądy tętniące.

• Ochrona przeciwporażeniowa w obwodach gniazd wtyczkowych i odbiorników ruchomych.
• Selektywne wyłączanie w rozdzielnicach głównych i podrzędnych – aplikacje kaskadowe z wyłącznikami różnicowoprądowymi o mniejszym opóźnieniu.
• Instalacje z prostownikami, falownikami, zasilaczami impulsowymi – typ A zapewnia detekcję prądów tętniących.
• Automatyka budynkowa, systemy dystrybucji energii oraz obwody wymagające ciągłości zasilania przy selektywnym odłączaniu.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego CNA463J może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności działania za pomocą przycisku testowego.

FAQ

• Co oznacza typ A w wyłączniku różnicowo-prądowym? Typ A wykrywa zarówno sinusoidalne prądy upływu, jak i prądy tętniące (np. powstające w prostownikach jednofazowych lub falownikach). Dzięki temu nadaje się do ochrony obwodów z nowoczesnymi odbiornikami energoelektronicznymi.
• Jaka jest różnica między wyłącznikiem selektywnym (S) a standardowym? Charakterystyka S wprowadza opóźnienie zadziałania (zwykle 40–500 ms), co umożliwia selektywną współpracę z innymi RCD. W przypadku upływu najpierw zadziała wyłącznik bliżej uszkodzenia, a urządzenia nadrzędne pozostaną włączone, minimalizując zasięg wyłączenia.
• Czy można zamontować ten wyłącznik na szynie DIN w standardowej rozdzielnicy? Tak, podobnie jak większość aparatury modułowej, model CNA463J montuje się na szynie TH35 (DIN). Przed montażem należy odłączyć napięcie i powierzyć prace osobie z odpowiednimi kwalifikacjami SEP.
