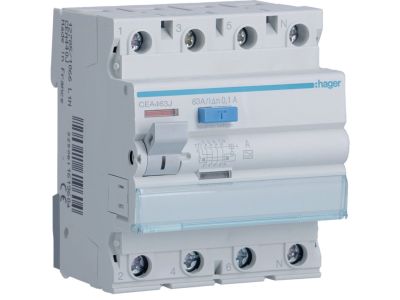

Wyłącznik różnicowo-prądowy 3P+N 63A 100mA 6kA A, RCCB | CEA463J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy RCCB CEA463J o konfiguracji 3P+N to urządzenie zaprojektowane do ochrony przed porażeniem prądem elektrycznym oraz ograniczania skutków pożaru w instalacjach o napięciu sieciowym. Prąd znamionowy 63 A wraz z prądem różnicowym 100 mA zapewnia skuteczne wykrywanie nawet niewielkich upływów do ziemi przy jednoczesnej obsłudze obwodów o dużym obciążeniu. Zdolność zwarciowa 6 kA gwarantuje odporność na zwarcia doziemne, a typ A pozwala na pracę z prądami sinusoidalnymi i pulsującymi stałymi.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przeciążenia wyłącznika.
• Prąd różnicowy 100 mA: wykrywa upływ prądu do ziemi, chroniąc ludzi i mienie przed porażeniem oraz pożarem.
• Typ A: reaguje na prądy różnicowe sinusoidalne i pulsujące stałe (np. z prostowników), co rozszerza zakres zastosowań.
• Zdolność zwarciowa 6 kA: odporność na prądy zwarciowe doziemne, zapewniająca trwałość i niezawodność w warunkach awaryjnych.
• Konfiguracja 3P+N: ochrona wszystkich trzech faz oraz przewodu neutralnego – idealna do sieci TN-S i TT.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat zgodności CE. Jego konstrukcja gwarantuje bezpieczeństwo użytkowania zgodnie z obowiązującymi przepisami dla aparatury modułowej.

Zastosowanie

Wyłącznik różnicowo-prądowy CEA463J znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwporażeniowej i przeciwpożarowej. Jego parametry pozwalają na pracę w obwodach o dużym obciążeniu, gdzie wymagane jest wykrywanie upływów o wartości 100 mA.

• Ochrona główna w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie obwodów gniazd wtyczkowych oraz odbiorników stacjonarnych w strefach mokrych i wilgotnych.
• Stosowanie w instalacjach z odbiornikami generującymi prądy pulsujące (np. prostowniki, falowniki, oświetlenie LED).
• Dodatkowa ochrona przeciwpożarowa w obwodach o małym przekroju przewodów lub zwiększonym ryzyku upływu.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy 63 A. Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności działania przyciskiem testowym.

FAQ

• Czy wyłącznik zadziała przy zwarciu międzyfazowym? Nie. Wyłącznik różnicowo-prądowy (RCCB) reaguje wyłącznie na upływ prądu do ziemi. Zwarcie między fazami lub pomiędzy fazą a przewodem neutralnym nie powoduje jego zadziałania – konieczne jest dodatkowe zabezpieczenie nadprądowe (MCB).
• Jakie prądy różnicowe wykrywa typ A? Typ A wykrywa prądy różnicowe sinusoidalne (jak typ AC) oraz pulsujące stałe (np. powstające w układach prostowników czy sterowników LED). Dzięki temu sprawdza się w nowoczesnych instalacjach z elektroniką.
• Jaki jest stopień ochrony obudowy? W danych katalogowych nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy wewnętrznej przyjmuje się standardowo IP20 – urządzenie wymaga dodatkowej obudowy rozdzielnicy.
