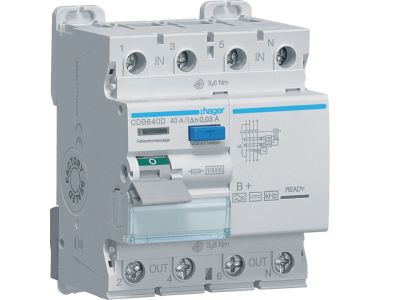

Wyłącznik różnicowo-prądowy 3P+N 40A 30mA 10kA B+, RCCB | CDB640D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy 3P+N 40A 30mA (symbol CDB640D) to kluczowy element instalacji elektrycznych, zapewniający ochronę przeciwporażeniową oraz przeciwpożarową. Zaprojektowany w układzie 3-biegunowym z neutralnym (3P+N), chroni przed prądami zwarciowymi do 10kA i wykrywa różnicę prądu 30mA. Klasa czułości B+ umożliwia działanie w instalacjach z odbiornikami generującymi prądy upływowe o charakterze stałym i przemiennym.

• Prąd znamionowy 40A: Zapewnia bezpieczne zasilanie obwodów trójfazowych o maksymalnym obciążeniu do 40A.
• Czułość 30mA: Szybkie wyłączenie w przypadku wystąpienia prądu upływowego 30mA – minimalizuje ryzyko porażenia prądem.
• Klasa B+: Wykrywa prądy różnicowe o charakterze stałym i przemiennym, skuteczna w instalacjach z układami falownikowymi, przetwornicami częstotliwości i zasilaczami impulsowymi.
• Zdolność zwarciowa 10kA: Odporność na zwarcia – gwarantuje bezawaryjną pracę w przypadku zwarć w instalacji.
• Układ 3P+N: Trzy bieguny fazowe plus neutralny, dedykowany dla instalacji trójfazowych z wymaganym neutralnym.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz posiada certyfikację CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla wyłączników różnicowoprądowych RCCB w instalacjach elektrycznych.

Zastosowanie

Wyłącznik różnicowo-prądowy 3P+N 40A 30mA znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje trójfazowe w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona obwodów zasilających gniazda wtykowe, układy oświetleniowe oraz maszyny przemysłowe.
• Instalacje z odbiornikami generującymi prądy upływowe stałe (np. falowniki, zasilacze impulsowe).
• Ochrona przeciwpożarowa w miejscach o podwyższonym ryzyku zapłonu (np. zakłady produkcyjne, magazyny).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi modułami. Przewody fazowe (L1, L2, L3) podłączyć do odpowiednich biegunów, a neutralny (N) do zacisku neutralnego. Upewnić się, że przewody są prawidłowo dociśnięte, a izolacja nie jest uszkodzona. Po montażu przeprowadzić test działania przyciskiem „TEST”.

FAQ

• Jaka jest różnica między klasą B a B+? Klasa B+ wykrywa zarówno prądy upływowe stałe, jak i przemienne, podczas gdy klasa B reaguje jedynie na prądy przemienne. W instalacjach z falownikami lub przetwornicami częstotliwości klasa B+ jest niezbędna.
• Czy wyłącznik chroni przed zwarciami? Tak, zdolność zwarciowa 10kA oznacza, że wyłącznik może wytrzymać prąd zwarciowy do 10kA bez uszkodzenia.
• Jak często należy przeprowadzać test działania? Zaleca się przeprowadzanie testu działania przyciskiem „TEST” co najmniej raz na sześć miesięcy, aby upewnić się, że wyłącznik funkcjonuje prawidłowo.
