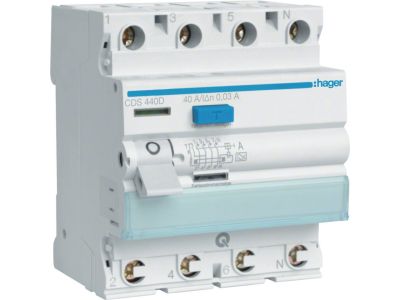

Wyłącznik różnicowo-prądowy 3P+N 40A 30mA 10kA A, QuickConnect, RCCB | CDS440D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy CDS440D (RCCB) w konfiguracji 3P+N, przystosowany do pracy z prądem znamionowym 40 A i prądem różnicowym 30 mA typu A. Dzięki technologii QuickConnect, montaż przebiega szybko i bez użycia narzędzi do mocowania przewodów. Zdolność zwarciowa 10 kA gwarantuje bezpieczne rozłączenie w przypadku awarii sieci. Urządzenie zajmuje standardową szerokość modułową, co ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 40 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i uszkodzenia instalacji.
• Prąd różnicowy 30 mA typu A: Wykrywa zarówno prądy przemienne, jak i pulsujące, zapewniając ochronę przeciwporażeniową w obwodach z urządzeniami elektronicznymi (np. falowniki, zasilacze impulsowe).
• Zdolność zwarciowa 10 kA: Wyłącznik bezpiecznie rozłącza obwód przy prądach zwarciowych do 10 kA, chroniąc przed skutkami zwarć.
• Technologia QuickConnect: Umożliwia szybkie i pewne podłączenie przewodów bez użycia śrubokręta – oszczędność czasu przy instalacji i serwisie.

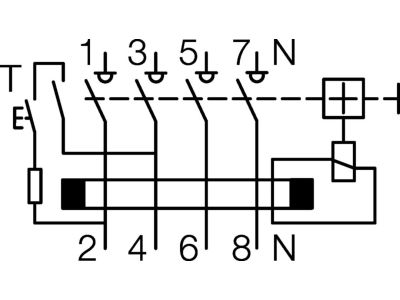

• Konfiguracja 3P+N: Odpowiednia do sieci trójfazowych z przewodem neutralnym, szeroko stosowana w obiektach przemysłowych i komercyjnych.

Zgodność z Normami

Wyłącznik różnicowo-prądowy CDS440D jest zgodny z wymaganiami europejskich norm dotyczących urządzeń różnicowoprądowych (RCCB). Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Produkt przeznaczony jest do montażu w instalacjach zgodnych z aktualnymi przepisami (w tym normą PN-IEC 60364).

Zastosowanie

Wyłącznik różnicowo-prądowy CDS440D znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest niezawodna ochrona przeciwporażeniowa. Sprawdza się szczególnie w obwodach z odbiornikami generującymi prąd różnicowy o charakterze pulsującym.

• Ochrona przeciwporażeniowa w instalacjach trójfazowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie obwodów gniazd wtyczkowych, oświetlenia oraz urządzeń AGD/RTV.
• Ochrona przed pożarem spowodowanym prądem różnicowym w instalacjach o podwyższonej wilgotności (łazienki, kuchnie, kotłownie).
• Zastosowanie w obwodach z odbiornikami elektronicznymi (falowniki, UPS, prostowniki) – dzięki typowi A niezawodnie wykrywa prądy pulsujące.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego CDS440D może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (dla 40 A zalecany przekrój min. 6 mm² Cu, zgodnie z normą). Przy korzystaniu z QuickConnect należy upewnić się, że przewód jest odizolowany na odpowiednią długość i wciśnięty do oporu. Moment dokręcania śrub zacisków (jeśli występują) – zgodnie z dokumentacją producenta (jeśli brak danych – standardowo 1,2–1,5 Nm). Po zamontowaniu wykonać próbę działania wyłącznika za pomocą przycisku TEST.

FAQ

• Czy wyłącznik CDS440D nadaje się do ochrony obwodów z falownikami? Tak, typ A (zgodny z IEC/EN 62423) wykrywa prądy różnicowe przemienne i pulsujące stałe, co czyni go odpowiednim do obwodów z przekształtnikami, falownikami i zasilaczami impulsowymi.
• Jaki jest stopień ochrony obudowy (IP) wyłącznika? Producent nie podał bezpośrednio stopnia ochrony. Jak w przypadku większości aparatury modułowej, przy montażu w rozdzielnicy standardowo osiąga się IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm i palcami). Należy jednak przestrzegać zaleceń producenta rozdzielnicy.
• Czy wyłącznik wymaga dodatkowego okablowania dla funkcji QuickConnect? Nie – technologia QuickConnect działa bezpośrednio na przewodzie. Wystarczy odizolować przewód na długość ok. 10 mm i wsunąć do gniazda. Zacisk samoczynnie mocuje przewód. Dla bezpieczeństwa przed wciśnięciem przewodu należy sprawdzić, czy otwór jest pusty.
