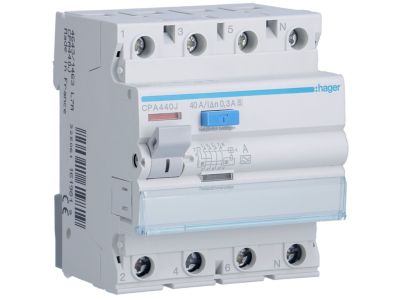

Wyłącznik różnicowo-prądowy 3P+N 40A 300mA 6kA A S, RCCB | CPA440J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy CPA440J firmy RCCB to urządzenie ochronne 3P+N o prądzie znamionowym 40 A i prądzie różnicowym 300 mA – zabezpiecza instalacje trójfazowe przed skutkami upływu prądu, minimalizując ryzyko porażenia oraz powstawania pożaru. Dzięki prądowi zwarciowemu 6 kA oraz typowi A S sprawdza się w obwodach zasilających odbiorniki generujące tętnienia prądowe (np. sprzęt elektroniczny). Przeznaczony do montażu na szynie TH35, zapewnia niezawodne odłączanie obwodu w przypadku wykrycia różnicy prądów pomiędzy przewodami fazowymi a neutralnym.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu (np. linie gniazd, rozdzielnice główne) bez ryzyka przeciążenia wyłącznika.
• Prąd różnicowy 300 mA: zapewnia ochronę przeciwpożarową – reaguje na upływy prądu, które mogłyby wywołać iskrzenie i ogień, nie powodując zbędnych wyłączeń przy typowych upływach doziemnych.
• Typ A S (zgodny z wymaganiami dla odbiorników generujących prądy tętniące): wykrywa zarówno prądy różnicowe sinusoidalne, jak i tętniące (półokresowe), co jest niezbędne w obwodach z przekształtnikami, falownikami czy zasilaczami impulsowymi.
• Zdolność zwarciowa 6 kA: gwarantuje wytrzymałość na prądy zwarciowe występujące w typowych instalacjach niskiego napięcia, zapewniając bezpieczne rozłączenie w warunkach awarii.
• Konstrukcja 3P+N dla sieci trójfazowej z przewodem neutralnym: umożliwia ochronę wszystkich trzech faz oraz przewodu N, co jest wymagane w rozdzielnicach i obwodach siłowych.

Zgodność z Normami

Wyłącznik CPA440J został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowych oraz jest przeznaczony do stosowania w instalacjach wykonanych według normy DIN. Dokładne numery norm oraz deklaracje zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik różnicowo-prądowy 3P+N 40 A / 300 mA typu A S znajduje zastosowanie w obwodach wymagających ochrony przed porażeniem oraz pożarem, szczególnie tam, gdzie występują odbiorniki generujące tętnienia prądowe. Polecany do instalacji trójfazowych w budynkach mieszkalnych, biurowych i przemysłowych.

• Ochrona przeciwporażeniowa i przeciwpożarowa w rozdzielnicach głównych i podrozdzielnicach.
• Obwody zasilające gniazda wtykowe w pomieszczeniach z urządzeniami elektronicznymi (komputery, UPS, sprzęt RTV).
• Instalacje z przekształtnikami, falownikami silników i zasilaczami impulsowymi (wymagany typ A).
• Ochrona linii oświetleniowych z statecznikami elektronicznymi oraz systemów automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika CPA440J powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed dokręceniem zacisków należy sprawdzić moment dokręcania zgodny z dokumentacją producenta (zazwyczaj 2,0–2,5 Nm). Przekrój przewodów doprowadzających należy dobrać do prądu znamionowego 40 A (min. 6 mm² Cu). Nie podłączać obwodu pod napięciem – bezwzględnie odłączyć zasilanie przed rozpoczęciem prac. Po instalacji zaleca się przetestowanie wyłącznika przyciskiem TEST.

FAQ

• Jaki jest prąd różnicowy tego wyłącznika i do czego służy? Prąd różnicowy wynosi 300 mA. Jest to wartość stosowana do ochrony przeciwpożarowej – wyłącznik zadziała, gdy upływ prądu przekroczy 300 mA, co może wskazywać na iskrzenie lub uszkodzenie izolacji. Nie zapewnia ochrony ludzi przed porażeniem (do tego służą wyłączniki o niższym prądzie, np. 30 mA).
• Co oznacza typ A S w wyłączniku różnicowo-prądowym? Typ A S oznacza, że wyłącznik wykrywa zarówno prądy różnicowe sinusoidalne (przebieg 50 Hz), jak i tętniące (półokresowe) – jest wymagany w obwodach z urządzeniami elektronicznymi. Dodatkowo litera S może wskazywać na charakterystykę selektywną (z opóźnieniem), co pozwala na koordynację z wyłącznikami typu A w dalszych odnogach instalacji.
• Jaka jest zdolność zwarciowa tego modelu? Zdolność zwarciowa (Icn) wynosi 6 kA. Oznacza to, że wyłącznik jest w stanie bezpiecznie rozłączyć prąd zwarciowy o wartości do 6 kA, co jest typowe dla większości instalacji niskiego napięcia w budynkach mieszkalnych i lekkim przemyśle.
