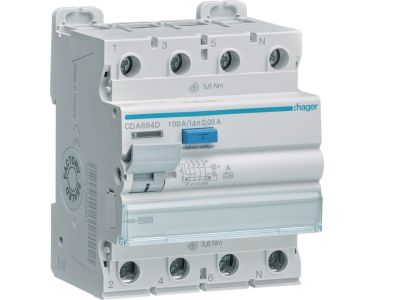

Wyłącznik różnicowo-prądowy 3P+N 100A 30mA 10kA A, RCCB | CDA684D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy 3-biegunowy z neutralnym (3P+N) typu A o prądzie znamionowym 100A, czułości 30mA i zdolności zwarciowej 10kA (symbol CDA684D) zapewnia kompleksową ochronę przeciwporażeniową i zwarciową w instalacjach trójfazowych. Zaprojektowany do montażu na szynie DIN 35mm, charakteryzuje się wysoką odpornością na zwarcia i wyzwalacz termiczny do ochrony przed przeciążeniami.

• Typ A RCCB (Residual Current Circuit Breaker): Wykrywa prądy różnicowe przemienne i jednokierunkowe pulsujące, skutecznie chroniąc przed porażeniem w instalacjach z elektroniką (np. zasilacze impulsowe).
• Prąd znamionowy 100A: Przeznaczony do instalacji o średnim i dużym obciążeniu, zapewniający bezproblemową pracę nawet przy wysokim poborze mocy.
• Czułość 30mA: Standardowa wartość zapewniająca ochronę przeciwporażeniową zgodnie z normami bezpieczeństwa.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia chroni instalację i urządzenia przed uszkodzeniami w momencie zwarcia.
• Montaż na szynie DIN 35mm: Uniwersalna konstrukcja ułatwiająca instalację w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 (RCCB) oraz PN-EN 60947-2, gwarantując zgodność z europejskimi standardami bezpieczeństwa elektrycznego. Posiada certyfikat CE i jest przeznaczony do instalacji zgodnych z przepisami SEP.

Zastosowanie

Wyłącznik różnicowo-prądowy 3P+N 100A 30mA 10kA typ A znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej oraz zwarciowej.

• Ochrona obwodów trójfazowych w budynkach przemysłowych, warsztatach i magazynach.
• Zabezpieczenie instalacji zasilających maszyny i urządzenia o dużym poborze mocy.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako główne zabezpieczenie przeciwporażeniowe.
• Instalacje zasilające pomieszczenia o podwyższonym ryzyku porażenia (np. hale produkcyjne, baseny, szpitale).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy montować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (minimum 5mm). Podłączenie należy wykonać zgodnie z oznaczeniami na obudowie: L1, L2, L3, N oraz PE, dbając o prawidłowe dokręcenie zacisków (moment 2-2,5Nm). Po montażu zaleca się przeprowadzenie testu przyciskiem TEST. Przewód neutralny N powinien być zawsze podłączony do odpowiedniego zacisku.

FAQ

• Co oznacza typ A RCCB? Typ A wykrywa prądy różnicowe przemienne i jednokierunkowe pulsujące, co jest niezbędne w instalacjach zasilanych przez urządzenia elektroniczne (np. zasilacze, falowniki).
• Jaka jest maksymalna obciążalność prądowa? Prąd znamionowy wyłącznika wynosi 100A, co pozwala na zabezpieczenie obwodów o średnim i dużym obciążeniu.
• Czy wyłącznik chroni przed zwarciem? Tak, zdolność zwarciowa 10kA oznacza, że wyłącznik wytrzyma zwarcia o takiej wartości, chroniąc instalację przed uszkodzeniami.
