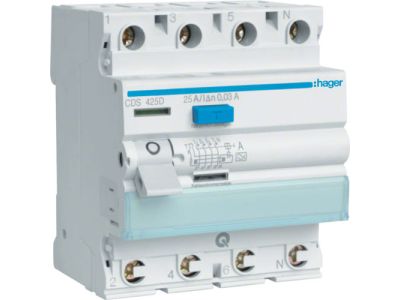

Wyłącznik różnicowo-prądowy 25A 30mA Typ A 4P QuickConnect | CDS425D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy CDS425D to urządzenie o prądzie znamionowym 25A i czułości 30mA, typu A, 4-biegunowe, wyposażone w system szybkiego podłączenia QuickConnect. Łączy skuteczną ochronę przeciwporażeniową z wygodnym montażem, co czyni go niezawodnym elementem w nowoczesnych instalacjach niskiego napięcia.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Znamionowy prąd różnicowy 30 mA: Zapewnia wysoką czułość ochrony przeciwporażeniowej w instalacjach, w których występuje ryzyko kontaktu bezpośredniego.
• Typ A: Wykrywa zarówno przemienne, jak i stałe prądy różnicowe, co jest niezbędne w obwodach z odbiornikami generującymi składową stałą (np. falowniki, ładowarki).
• 4 bieguny (3L + N): Przeznaczony do ochrony w układach trójfazowych z przewodem neutralnym – jeden wyłącznik zabezpiecza wszystkie przewody robocze.
• System QuickConnect: Umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi, skracając czas instalacji i redukując ryzyko błędów montażowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Został zaprojektowany zgodnie z zasadami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną i niezawodną pracę w standardowych instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik różnicowo-prądowy CDS425D znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona przeciwporażeniowa w instalacjach trójfazowych z neutralnym przewodem ochronnym. Jego typ A pozwala na stosowanie w obwodach z odbiornikami generującymi prąd stały lub składową stałą.

• Ochrona w rozdzielnicach głównych i podrzędnych w budynkach mieszkalnych, biurowych oraz przemysłowych.
• Zabezpieczenie obwodów gniazd wtyczkowych i odbiorników przenośnych, szczególnie w strefach o podwyższonym ryzyku porażenia.
• Instalacje z falownikami, UPS-ami, ładowarkami akumulatorów i innymi urządzeniami elektronicznymi generującymi składową stałą prądu różnicowego.
• Systemy automatyki budynkowej, w których wymagana jest ciągła ochrona przeciwporażeniowa i selektywność wyłączania.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego CDS425D może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój podłączanych przewodów należy dobrać do obciążenia prądowego zgodnie z dokumentacją techniczną. System QuickConnect obsługuje przewody o odpowiednim przekroju – szczegółowe dane znajdziesz w karcie katalogowej producenta. Po podłączeniu przewodów sprawdź ich prawidłowe osadzenie, a po załączeniu napięcia przeprowadź test przyciskiem TEST.

FAQ

• Do jakich obwodów najlepiej nadaje się wyłącznik typu A? Wyłącznik różnicowo-prądowy typu A jest niezbędny w obwodach, w których mogą wystąpić prądy różnicowe o charakterze stałym lub tętniącym – np. w instalacjach z falownikami, ładowarkami akumulatorów, zasilaczami impulsowymi czy urządzeniami UPS.
• Czy system QuickConnect wymaga specjalnych narzędzi? Nie, system QuickConnect pozwala na podłączenie przewodów bez użycia narzędzi – wystarczy odizolować przewód na odpowiednią długość i wsunąć go w otwór zacisku. Rozłączenie wymaga natomiast wciśnięcia odpowiedniego przycisku (długopisem lub śrubokrętem).
• Jak często należy przeprowadzać test wyłącznika różnicowo-prądowego? Zaleca się wykonywanie testu przyciskiem TEST co najmniej raz na kwartał, aby upewnić się, że mechanizm wyłączający działa prawidłowo. Test polega na naciśnięciu przycisku TEST – wyłącznik powinien natychmiast wyłączyć. Po teście należy go ponownie załączyć.
