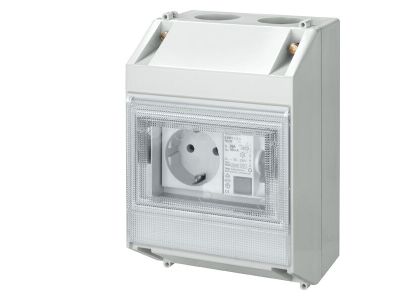

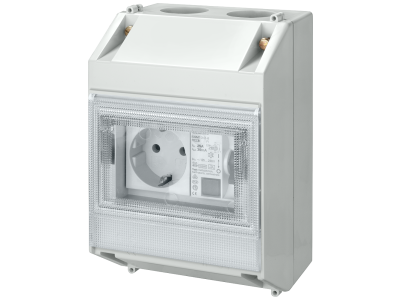

Wyłącznik różnicowo-prądowy FI A-N-10MA 2MOD. + GN. SCHUKO | 5SZ9206 Siemens

Alternatywny kod produktu: 5SZ9206

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy FI oznaczony symbolem 5SZ9206 to urządzenie ochronne typu A z gniazdem SCHUKO, zaprojektowane do montażu w rozdzielnicach modułowych. Dzięki prądowi różnicowemu 10 mA gwarantuje czułe wykrywanie niewielkich upływności, co minimalizuje ryzyko porażenia w newralgicznych obwodach. Szerokość 2 modułów (36 mm) ułatwia oszczędne zagospodarowanie szyny TH35.

• Prąd różnicowy 10 mA: Wysoka czułość zabezpieczenia – urządzenie reaguje już na niewielkie upływności, chroniąc ludzi w środowiskach o podwyższonym ryzyku (np. pomieszczenia wilgotne, place budowy).
• Typ A: Wykrywa prądy różnicowe przemienne oraz pulsujące stałe, co zapewnia skuteczną ochronę w obwodach z nowoczesnymi odbiornikami elektronicznymi (falowniki, zasilacze impulsowe).
• Zintegrowane gniazdo SCHUKO: Umożliwia bezpośrednie podłączenie odbiornika do wyłącznika, upraszczając instalację i eliminując potrzebę osobnego gniazda w obwodzie.
• Szerokość 2 modułów: Kompaktowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy, a montaż na szynie TH35 jest szybki i pewny.
• Symbol 5SZ9206: Gwarancja identyfikacji i zgodności z danymi producenta – ułatwia zamawianie oraz doboru części zamiennych.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich dotyczących wyłączników różnicowo-prądowych (RCD) oraz posiada oznaczenie CE. Konstrukcja oparta na standardzie DIN zapewnia kompatybilność z typowymi rozdzielnicami modułowymi.

Zastosowanie

Wyłącznik różnicowo-prądowy z gniazdem SCHUKO znajduje zastosowanie wszędzie tam, gdzie niezbędna jest czuła ochrona przeciwporażeniowa oraz wygoda podłączenia odbiornika bez dodatkowych elementów.

• Ochrona pojedynczych odbiorników (np. elektronarzędzia, urządzenia AGD) w warsztatach, garażach i pomieszczeniach przemysłowych.
• Zasilanie gniazd w łazienkach, kuchniach i innych strefach wilgotnych – wymagających prądu różnicowego ≤30 mA, a przy szczególnych potrzebach 10 mA.
• Instalacje tymczasowe na budowach i imprezach plenerowych, gdzie szybki montaż i wysoka czułość są kluczowe.
• Automatyka budynkowa – zabezpieczenie obwodów sterowania, czujników i siłowników przed skutkami upływności.

Wskazówki Montażowe

Montaż i konserwacja urządzenia mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wyłącznik instaluje się na szynie TH35 (DIN) w rozdzielnicy. Dokręć zaciski zgodnie z momentem podanym w dokumentacji producenta, stosując przewody o przekroju dobranym do prądu obciążenia. Pamiętaj o regularnym testowaniu działania wyłącznika za pomocą przycisku „TEST” (co miesiąc).

FAQ

• Czy wyłącznik posiada podświetlenie LED sygnalizujące zadziałanie? Produkt nie zawiera wbudowanego wskaźnika LED. Stan zadziałania można rozpoznać po mechanicznym położeniu dźwigni (wypadnięcie) oraz braku napięcia na gnieździe.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostępnych danych nie podano stopnia IP. Dla aparatury modułowej typowym rozwiązaniem jest IP20 przy montażu w rozdzielnicy – należy zachować odpowiednie osłony przed wilgocią i pyłem.
• Czy urządzenie działa w trybie styku (przełącznik) czy tylko jako zabezpieczenie? Jest to wyłącznik różnicowo-prądowy z gniazdem – jego podstawową funkcją jest ochrona przed porażeniem. Nie pełni roli łącznika ręcznego (nie służy do częstego włączania/wyłączania odbiornika). Do tego celu należy zastosować oddzielny łącznik.
