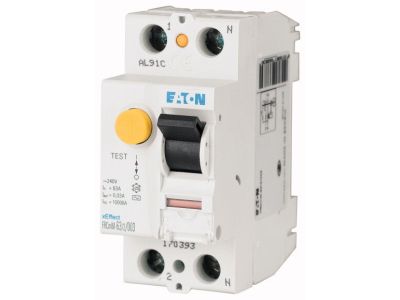

Wyłącznik różnicowo-prądowy 2-bieg. FRCMM 80A, 30mA A, FRCMM-80/2/003-A | 170434 Eaton

Alternatywny kod produktu: FRCmM-80/2/003-A

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy FRCMM-80/2/003-A (numer katalogowy 170434) to dwubiegunowe urządzenie ochronne o prądzie znamionowym 80 A i czułości 30 mA typu A. Duży prąd znamionowy umożliwia zabezpieczenie obwodów o znacznym obciążeniu, a wysoka czułość 30 mA zapewnia skuteczną ochronę przeciwporażeniową ludzi. Typ A pozwala wykrywać prądy różnicowe przemienne i pulsujące, co jest kluczowe w nowoczesnych instalacjach zawierających odbiorniki elektroniczne. Znamionowa wytrzymałość zwarciowa Icn 10 kA (z bezpiecznikiem zapasowym) gwarantuje odporność na zwarcia w sieci.

• Prąd znamionowy In 80 A: bezpieczna praca w obwodach o dużym poborze mocy bez ryzyka przeciążenia wyłącznika.
• Znamionowy prąd różnicowy IΔn 30 mA (0,03 A): wysoka czułość zapewniająca ochronę przeciwporażeniową w instalacjach wymagających maksymalnego bezpieczeństwa.
• Typ A: wykrywa zarówno prądy różnicowe sinusoidalne, jak i pulsujące stałe, co jest niezbędne przy odbiornikach takich jak zasilacze impulsowe, falowniki czy pompy ciepła.
• Znamionowa wytrzymałość zwarciowa Icn 10 kA (z bezpiecznikiem zapasowym): odporność na wysokie prądy zwarciowe, zwiększająca bezpieczeństwo całej rozdzielnicy.
• Konstrukcja 2-biegunowa: dedykowana do obwodów jednofazowych, umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35.

Zgodność z Normami

Wyłącznik różnicowo-prądowy FRCMM-80/2/003-A spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa dla urządzeń ochronnych w instalacjach niskiego napięcia, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Wyłącznik FRCMM-80/2/003-A przeznaczony jest do ochrony obwodów w rozdzielnicach przemysłowych oraz zaawansowanych instalacjach komercyjnych, gdzie wymagana jest wysoka niezawodność i ochrona przeciwporażeniowa. Sprawdza się szczególnie w obwodach zasilających odbiorniki generujące prądy różnicowe o charakterze pulsującym.

• Ochrona obwodów głównych w halach produkcyjnych i magazynach.
• Zabezpieczenie instalacji oświetleniowej i gniazd w budynkach biurowych oraz handlowych.
• Ochrona obwodów zasilających urządzenia elektroniczne (komputery, serwery, UPS-y).
• Instalacje z pompami ciepła, klimatyzacją i innymi odbiornikami z falownikami.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego FRCMM-80/2/003-A może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę prąd znamionowy 80 A. Zaleca się stosowanie bezpiecznika zapasowego o odpowiedniej charakterystyce w celu zapewnienia deklarowanej wytrzymałości zwarciowej Icn 10 kA.

FAQ

• Jaki typ prądu różnicowego wykrywa wyłącznik FRCMM-80/2/003-A? Jest to wyłącznik typu A, który wykrywa zarówno prądy różnicowe sinusoidalne (przemienne), jak i pulsujące stałe. Dzięki temu nadaje się do ochrony obwodów z odbiornikami elektronicznymi, np. zasilaczami impulsowymi.
• Czy wyłącznik wymaga zastosowania dodatkowego bezpiecznika? Znamionowa wytrzymałość zwarciowa Icn 10 kA jest gwarantowana przy współpracy z bezpiecznikiem zapasowym. W instalacji należy zastosować odpowiedni bezpiecznik topikowy lub wyłącznik nadprądowy o parametrach zgodnych z zaleceniami producenta.
• Jaki jest prąd znamionowy wyłącznika i czy mogę go użyć w obwodzie o większym obciążeniu? Prąd znamionowy In wynosi 80 A. Nie należy przekraczać tej wartości – wyłącznik stosuje się w obwodach, gdzie maksymalny prąd roboczy nie przekracza 80 A, aby zapewnić prawidłowe działanie zabezpieczenia.
