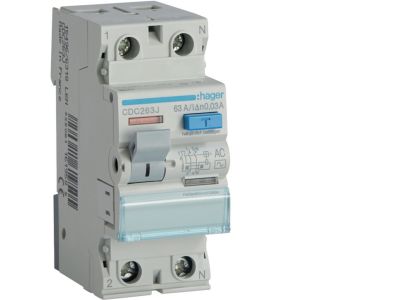

Wyłącznik różnicowo-prądowy 1P+N 63A 30mA 6kA AC, RCCB | CDC263J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy (RCCB) marki Hager, model CDC263J, to zaawansowany aparat modułowy zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na jego zastosowanie w obwodach o znacznym obciążeniu, zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 30mA, który stanowi standard w zakresie ochrony uzupełniającej przed dotykiem bezpośrednim. Wyłącznik wykonany jest w konfiguracji 1P+N (jednofazowy z torem neutralnym), a jego zdolność zwarciowa wynosi 6kA, co gwarantuje stabilną pracę i wytrzymałość w typowych warunkach eksploatacyjnych. Typ wyzwalania AC oznacza czułość na prądy różnicowe sinusoidalne, co jest rozwiązaniem optymalnym dla standardowych odbiorników energii.

• Prąd znamionowy 63A: Umożliwia obsługę rozbudowanych sekcji rozdzielnicy bez ryzyka przeciążenia aparatu.
• Czułość 30mA: Zapewnia szybkie odłączenie zasilania w momencie wykrycia upływu prądu, chroniąc życie i zdrowie użytkowników.
• Zdolność zwarciowa 6kA: Wysoka wytrzymałość mechaniczna i elektryczna podczas wystąpienia awarii w sieci.
• Konstrukcja 1P+N: Kompaktowa budowa zajmująca dwa moduły w rozdzielnicy, idealna do precyzyjnego zabezpieczania wybranych obwodów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik spełnia wymagania normy PN-EN 61008-1, co potwierdza jego niezawodność jako urządzenia ochronnego sterowanego prądem różnicowym. Dzięki certyfikacji renomowanego producenta Hager, aparat gwarantuje powtarzalność parametrów technicznych oraz pełne bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Stopień ochrony obudowy pozwala na bezpieczny montaż w rozdzielnicach o odpowiedniej klasie szczelności, chroniąc wnętrze aparatu przed zanieczyszczeniami.

Zastosowanie

Wyłącznik różnicowoprądowy CDC263J znajduje szerokie zastosowanie jako kluczowy element ochrony przeciwporażeniowej i przeciwpożarowej. Jest stosowany jako ochrona dodatkowa, której zadaniem jest natychmiastowe rozłączenie obwodu w przypadku wykrycia upływu prądu do ziemi – na przykład w wyniku uszkodzenia izolacji przewodu lub dotknięcia przez człowieka części pod napięciem. Urządzenie reaguje w sytuacjach zwarcia fazy z obudową urządzenia (klasa ochronności I), ograniczając ryzyko wystąpienia pożaru wywołanego prądami upływu. Należy pamiętać, że aparat ten nie zastępuje wyłączników nadmiarowoprądowych w zakresie ochrony przed zwarciami międzyfazowymi lub przeciążeniami, lecz stanowi niezbędne dopełnienie bezpiecznej instalacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków windowych – zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styków. Przewód neutralny (N) musi być podłączony do dedykowanego zacisku oznaczonego na obudowie. Po zakończeniu montażu oraz cyklicznie w trakcie eksploatacji (zgodnie z instrukcją), konieczne jest sprawdzenie poprawności działania aparatu poprzez naciśnięcie przycisku „TEST”. Prawidłowo działający wyłącznik powinien natychmiast rozłączyć obwód.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model CDC263J to wyłącznik różnicowoprądowy (RCCB), który reaguje wyłącznie na prąd upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy (MCB).
• Co oznacza typ AC? Typ AC oznacza, że wyłącznik jest zaprojektowany do wykrywania prądów różnicowych o przebiegu sinusoidalnym. Jest to najczęściej stosowany typ w standardowych instalacjach domowych.
• Czy wyłącznik zadziała przy zwarciu fazy z przewodem neutralnym? Nie, w takiej sytuacji wyłącznik różnicowoprądowy nie zadziała, ponieważ suma prądów w obwodzie pozostaje zrównoważona. Przed takimi zdarzeniami chroni wyłącznik nadmiarowoprądowy.
• Jak często należy używać przycisku TEST? Producent zaleca regularne testowanie sprawności mechanizmu wyzwalającego, zazwyczaj raz w miesiącu lub zgodnie z lokalnymi przepisami dotyczącymi przeglądów instalacji.
