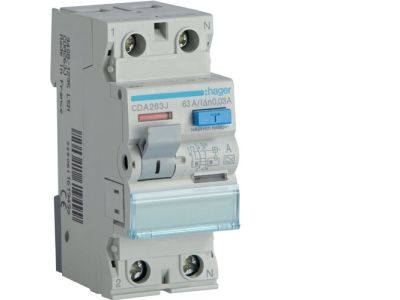

Wyłącznik różnicowo-prądowy 2P 63A 30mA 6kA typ A | CDA263J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy HAGER CDA263J to zaawansowany aparat modułowy zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na jego zastosowanie w obwodach o znacznym obciążeniu, zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jako wyłącznik dwubiegunowy (2P), idealnie nadaje się do zabezpieczania obwodów jednofazowych.

• Czułość 30mA: Znamionowy prąd różnicowy o wartości 30 mA klasyfikuje to urządzenie jako środek ochrony dodatkowej (przeciwporażeniowej), reagujący natychmiastowo w przypadku wykrycia upływu prądu do ziemi.
• Typ wyzwalania A: Wyłącznik reaguje nie tylko na sinusoidalne prądy zmienne, ale również na prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, falowniki czy sprzęt RTV/AGD.
• Zdolność zwarciowa 6kA: Wytrzymałość na prądy zwarciowe do poziomu 6000A gwarantuje stabilną pracę i bezpieczeństwo aparatu w typowych warunkach eksploatacyjnych sieci niskiego napięcia.
• Ochrona mienia: Oprócz ochrony życia, urządzenie skutecznie ogranicza ryzyko powstania pożaru wywołanego przez prądy upływu do ziemi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61008-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego bez wbudowanego zabezpieczenia nadprądowego (RCCB). Posiada certyfikację CE oraz przeszedł rygorystyczne testy jakościowe producenta HAGER, co zapewnia długowieczność i precyzję działania mechanizmu wyzwalającego.

Zastosowanie

Wyłącznik CDA263J znajduje szerokie zastosowanie w nowoczesnych rozdzielnicach elektrycznych. Jest dedykowany do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia w domach i biurach.
• Ochrony urządzeń w łazienkach i kuchniach, gdzie występuje podwyższone ryzyko porażenia.
• Instalacji zasilających odbiorniki elektroniczne, dzięki charakterystyce typu A.
• Systemów oświetleniowych wymagających wysokiej niezawodności zasilania.

Ważne: Urządzenie reaguje na zwarcie fazy z obudową (upływ do ziemi), natomiast nie zastępuje wyłącznika nadprądowego w przypadku zwarć międzyfazowych lub zwarć fazy z przewodem neutralnym (N).

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Montaż na szynie DIN: Urządzenie jest przystosowane do standardowej szyny TS35 (DIN), co zapewnia szybką i stabilną instalację w rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 63A.
• Przekrój przewodów: Zaciski klatkowe pozwalają na podłączenie przewodów o dużym przekroju, co jest niezbędne przy prądzie znamionowym 63A.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania mechanizmu za pomocą przycisku kontrolnego "T". Zaleca się regularne testowanie urządzenia (np. raz w miesiącu).

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model CDA263J to wyłącznik różnicowoprądowy (RCCB), który chroni przed upływem prądu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy (MCB).

2. Dlaczego typ A jest lepszy od typu AC?
Typ A wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe. W dobie elektroniki (komputery, LED, pralki z inwerterem) typ AC może nie zadziałać poprawnie przy niektórych awariach, dlatego typ A jest obecnie standardem bezpieczeństwa.

3. Czy mogę podłączyć zasilanie od góry lub od dołu?
Konstrukcja aparatów HAGER zazwyczaj pozwala na dowolność kierunku zasilania, jednak dla zachowania przejrzystości instalacji zaleca się stosowanie standardu przyjętego w danym projekcie rozdzielnicy.
