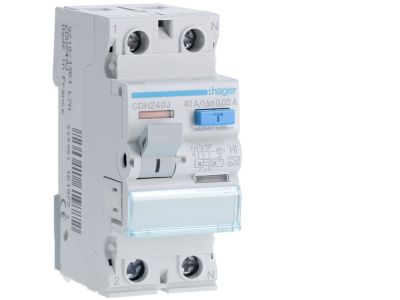

Wyłącznik różnicowo-prądowy 1P+N 40A 30mA 6kA A HI, RCCB | CDH240J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy (RCCB) CDH240J w konfiguracji 1P+N o prądzie znamionowym 40 A i prądzie różnicowym 30 mA. Dzięki zdolności wyłączania zwarciowego 6 kA oraz typowi A i oznaczeniu HI zapewnia niezawodną ochronę przed porażeniem elektrycznym, ogranicza skutki uszkodzeń urządzeń i ryzyko pożaru w instalacjach jednofazowych.

• Prąd znamionowy 40 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia wyłącznika.
• Prąd różnicowy 30 mA: zapewnia czułą ochronę przy dotyku bezpośrednim, minimalizując ryzyko porażenia.
• Typ A: wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe – niezbędny w nowoczesnych instalacjach z elektroniką.
• Oznaczenie HI (High Immunity): zwiększona odporność na fałszywe zadziałania wywołane udarami napięciowymi i przepięciami atmosferycznymi.
• Zdolność wyłączania zwarciowego 6 kA: bezpieczne rozłączenie obwodu w przypadku zwarcia, chroni osoby i urządzenia.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami dla wyłączników różnicowo-prądowych i spełnia wymagania certyfikacji CE. Bezpieczeństwo użytkowania potwierdzają przeprowadzone testy laboratoryjne.

Zastosowanie

Wyłącznik różnicowo-prądowy CDH240J stosowany jest jako dodatkowa ochrona przeciwporażeniowa w instalacjach jednofazowych. Sprawdza się w obwodach, gdzie wymagana jest wysoka odporność na fałszywe zadziałania.

• Ochrona przed porażeniem w domowych i biurowych obwodach gniazd wtyczkowych oraz oświetleniowych.
• Zabezpieczenie przed pożarem wywołanym upływem prądu do ziemi w instalacjach z przewodami o osłabionej izolacji.
• Stosowanie w obwodach z odbiornikami generującymi prądy różnicowe o charakterze pulsującym (np. zasilacze impulsowe, falowniki).
• Idealny do rozdzielnic w obiektach wymagających wysokiej odporności na przepięcia atmosferyczne (HI).

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 40 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed włączeniem zasilania sprawdzić poprawność podłączenia toru L i N.

FAQ

• Czy wyłącznik CDH240J jest typu A? Tak, typ A oznacza zdolność wykrywania zarówno prądów sinusoidalnych, jak i pulsujących stałych – niezbędną przy odbiornikach elektronicznych.
• Co oznacza oznaczenie HI? HI (High Immunity) informuje o podwyższonej odporności na niechciane zadziałania spowodowane udarami napięciowymi, np. podczas burzy.
• Jaka jest zdolność wyłączania zwarciowego tego modelu? Zdolność wyłączania zwarciowego wynosi 6 kA, co wystarcza do bezpiecznego rozłączenia obwodu w typowych instalacjach nn.
