Wyłącznik różnicowoprądowy 2P 25A 30mA 6kA typ AC | CDC225J Hager

Opis i Kluczowe Cechy

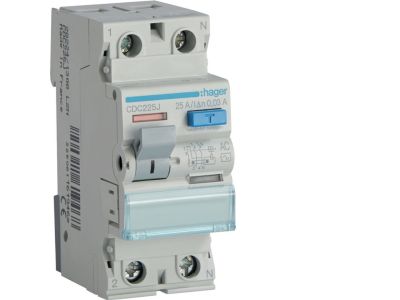

Wyłącznik różnicowoprądowy CDC225J marki HAGER to wysokiej klasy aparat modułowy zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz znamionowym prądem różnicowym o wartości 30 mA, co czyni go idealnym rozwiązaniem do ochrony uzupełniającej przed dotykiem bezpośrednim. Jako aparat dwubiegunowy (2P), jest dedykowany do pracy w obwodach jednofazowych, gdzie monitoruje równowagę prądów w przewodzie fazowym i neutralnym.

• Typ wyzwalania AC: Urządzenie jest zoptymalizowane do wykrywania prądów różnicowych sinusoidalnie zmiennych, co jest standardem w większości domowych i biurowych odbiorników energii.
• Zdolność zwarciowa 6 kA: Wytrzymałość na prądy zwarciowe na poziomie 6000 A gwarantuje stabilną pracę i bezpieczeństwo aparatu nawet w przypadku wystąpienia gwałtownych awarii w sieci.
• Ochrona przeciwporażeniowa: Mechanizm natychmiastowo rozłącza obwód w momencie wykrycia upływu prądu do ziemi (np. przez obudowę urządzenia lub ciało człowieka), minimalizując ryzyko tragicznych skutków porażenia.
• Ochrona przeciwpożarowa: Dzięki czułości 30 mA, wyłącznik skutecznie ogranicza ryzyko powstania pożaru wywołanego przez prądy upływu wynikające z uszkodzonej izolacji przewodów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61008-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego bez wbudowanego zabezpieczenia nadprądowego (RCCB). Posiada certyfikację CE oraz przeszedł rygorystyczne testy jakościowe producenta HAGER, co zapewnia długowieczność i precyzję działania w trudnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik CDC225J znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest niezbędnym elementem nowoczesnych rozdzielnic elektrycznych, chroniącym obwody gniazd wtykowych, oświetlenia oraz urządzeń AGD. Należy pamiętać, że aparat ten reaguje na upływ prądu do ziemi (np. przebicie na obudowę), natomiast nie zastępuje wyłącznika nadmiarowoprądowego – nie chroni przed przeciążeniem ani zwarciem międzyfazowym lub fazy z przewodem neutralnym. Jest to kluczowy element ochrony dodatkowej w układach sieci TN-S oraz TT.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Montaż na szynie DIN: Aparat jest przystosowany do standardowej szyny TS35 (DIN), co zapewnia szybką i stabilną instalację w rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie elektryczne.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu 25 A, co zapewnia optymalną gęstość prądu i minimalizuje straty energii.
• Przycisk TEST: Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z zaleceniami producenta), należy naciskać przycisk „T” w celu sprawdzenia poprawności działania mechanizmu wyzwalającego.

FAQ

1. Czy ten wyłącznik chroni przed zwarciem fazy z zerem?
Nie, wyłącznik różnicowoprądowy typu RCCB nie posiada członu nadmiarowoprądowego. Do ochrony przed zwarciami i przeciążeniami należy zastosować szeregowo połączony wyłącznik nadmiarowoprądowy (bezpiecznik).

2. Co oznacza typ AC?
Typ AC oznacza, że wyłącznik jest przeznaczony do wykrywania prądów różnicowych o przebiegu sinusoidalnym. Jest to najczęściej stosowany typ w standardowych instalacjach budynkowych.

3. Jak często należy testować urządzenie?
Zaleca się naciskanie przycisku TEST przynajmniej raz na pół roku (lub zgodnie z lokalnymi przepisami), aby upewnić się, że mechanizm mechaniczny aparatu nie uległ zatarciu i zadziała poprawnie w sytuacji zagrożenia.
