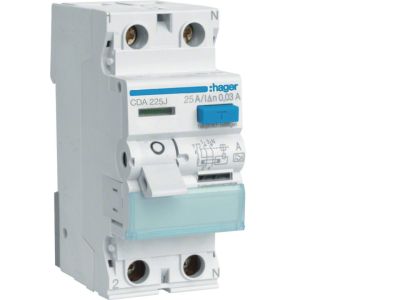

Wyłącznik różnicowoprądowy 2P 25A 30mA 6kA typ A | CDA225J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy CDA225J marki HAGER to wysokiej klasy aparat modułowy zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym 25A oraz czułością na prąd różnicowy wynoszącą 30mA, co czyni go idealnym rozwiązaniem do ochrony przeciwporażeniowej w obwodach gniazdowych i oświetleniowych. Wyłącznik typu A reaguje nie tylko na sinusoidalne prądy przemienne, ale również na prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe czy falowniki. Zdolność zwarciowa na poziomie 6kA gwarantuje wytrzymałość aparatu w przypadku wystąpienia prądów przetężeniowych, chroniąc infrastrukturę przed skutkami zwarć doziemnych.

• Konfiguracja 2-biegunowa (2P): Przeznaczona do jednofazowych obwodów instalacyjnych.
• Czułość 30mA: Zapewnia skuteczną ochronę dodatkową przed dotykiem bezpośrednim.
• Typ wyzwalania A: Wykrywa prądy różnicowe sinusoidalne oraz wyprostowane pulsacyjne.
• Prąd znamionowy 25A: Pozwala na bezpieczną pracę w standardowych obwodach domowych i komercyjnych.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy aparatu ułatwia diagnostykę usterki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61008-1, co potwierdza jego niezawodność jako urządzenia ochronnego różnicowoprądowego bez wbudowanego zabezpieczenia nadprądowego (RCCB). Posiada certyfikację CE oraz znaki jakości uznanych instytutów badawczych, co jest gwarancją bezpieczeństwa dla instalatora i użytkownika końcowego.

Zastosowanie

Wyłącznik różnicowoprądowy HAGER CDA225J znajduje szerokie zastosowanie w budownictwie mieszkaniowym, użyteczności publicznej oraz przemyśle. Jest niezbędnym elementem rozdzielnic elektrycznych, gdzie pełni funkcję ochrony przed porażeniem prądem elektrycznym przy dotyku pośrednim (poprzez samoczynne wyłączenie zasilania) oraz ogranicza ryzyko powstania pożaru wywołanego przez prądy upływu. Idealnie sprawdza się w obwodach zasilających urządzenia elektroniczne, gdzie mogą występować odkształcone przebiegi prądu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków. Wyłącznik posiada zaciski klatkowe, które umożliwiają stabilne połączenie przewodów o różnych przekrojach. Należy pamiętać o regularnym testowaniu sprawności mechanizmu wyzwalającego za pomocą przycisku TEST (zalecane raz w miesiącu), aby upewnić się, że aparat poprawnie rozłączy obwód w sytuacji zagrożenia.

FAQ

• Czy ten wyłącznik chroni przed zwarciem między fazą a przewodem neutralnym? Nie, wyłącznik różnicowoprądowy reaguje wyłącznie na upływ prądu do ziemi (różnicę prądów w przewodach roboczych). Do ochrony przed zwarciami międzyfazowymi należy zastosować wyłącznik nadprądowy.
• Co oznacza typ A w tym urządzeniu? Typ A oznacza, że wyłącznik jest czuły na prądy różnicowe sinusoidalne oraz prądy pulsujące stałe. Jest to standard wymagany w nowoczesnych instalacjach z dużą ilością elektroniki.
• Czy mogę zamontować ten wyłącznik w instalacji 3-fazowej? Ten konkretny model jest 2-biegunowy (1P+N) i jest przeznaczony wyłącznie do obwodów jednofazowych. Do instalacji 3-fazowych należy wybrać model 4-biegunowy.
