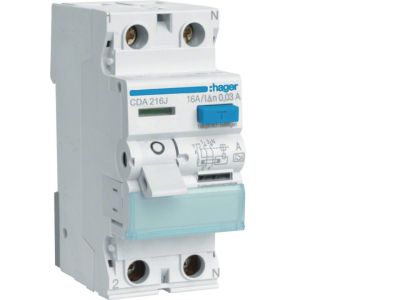

Wyłącznik różnicowoprądowy 2P 16A 30mA 6kA typ A | CDA216J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy HAGER CDA216J to zaawansowany aparat modułowy zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się czułością typu A, co oznacza zdolność do wykrywania nie tylko sinusoidalnych prądów upływu, ale również prądów wyprostowanych pulsacyjnych, które są powszechne w nowoczesnych układach zasilających wyposażonych w elektronikę. Prąd znamionowy wynoszący 16A oraz znamionowy prąd różnicowy 30mA sprawiają, że jest to idealne rozwiązanie do ochrony uzupełniającej przed dotykiem bezpośrednim.

• Znamionowa zdolność zwarciowa 6kA: Gwarantuje wytrzymałość aparatu na wysokie prądy zwarciowe, co przekłada się na długowieczność i niezawodność instalacji.
• Konfiguracja 2-biegunowa (2P): Przeznaczona do monitorowania obwodów jednofazowych, zapewniając jednoczesne rozłączanie przewodu fazowego i neutralnego.
• Typ wyzwalania A: Zapewnia szerszy zakres ochrony w porównaniu do standardowego typu AC, reagując na odkształcone przebiegi prądu.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy pozwala na szybką diagnostykę przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy PN-EN 61008-1, co potwierdza jego skuteczność w zakresie ochrony przeciwporażeniowej oraz bezpieczeństwa pożarowego. Dzięki certyfikacji uznanego producenta, jakim jest HAGER, użytkownik ma pewność, że urządzenie przeszło rygorystyczne testy laboratoryjne w zakresie powtarzalności progu zadziałania oraz wytrzymałości izolacji.

Zastosowanie

Wyłącznik różnicowoprądowy CDA216J znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest niezbędnym elementem nowoczesnej rozdzielnicy elektrycznej, gdzie służy jako ochrona dodatkowa przed porażeniem prądem elektrycznym przy uszkodzeniu izolacji (dotyk pośredni) oraz minimalizuje ryzyko powstania pożaru wywołanego prądami upływu. Urządzenie reaguje natychmiastowo w momencie wykrycia upływu prądu do ziemi (np. przez obudowę urządzenia lub ciało człowieka), odcinając zasilanie w chronionym obwodzie. Należy pamiętać, że aparat nie zastępuje wyłączników nadprądowych w przypadku zwarć międzyfazowych lub zwarć fazy z przewodem neutralnym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Aby zapewnić poprawną pracę urządzenia, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie mechaniczne.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 16A, zapewniając stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Przycisk TEST: Po zainstalowaniu i podaniu napięcia należy sprawdzić poprawność działania mechanizmu za pomocą przycisku kontrolnego. Producent zaleca regularne testowanie aparatu (zgodnie z instrukcją), aby zweryfikować sprawność mechaniczną wyzwalacza.
• Pozycjonowanie: Możliwość montażu w dowolnej pozycji na szynie DIN ułatwia organizację okablowania wewnątrz rozdzielnicy.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, wyłącznik różnicowoprądowy CDA216J służy wyłącznie do ochrony przed prądami upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować szeregowo połączony wyłącznik nadprądowy.

2. Czym różni się typ A od typu AC?
Typ A wykrywa prądy różnicowe sinusoidalne oraz prądy pulsacyjne stałe. Typ AC reaguje wyłącznie na prądy sinusoidalne. W dobie zasilaczy impulsowych i elektroniki użytkowej, typ A jest rozwiązaniem bezpieczniejszym i bardziej uniwersalnym.

3. Dlaczego wyłącznik nie reaguje na zwarcie fazy z zerem?
Zadaniem wyłącznika różnicowoprądowego jest monitorowanie sumy prądów wpływających i wypływających. Przy zwarciu L-N suma ta pozostaje równa zeru (prąd nie ucieka poza obwód), dlatego aparat nie wykrywa różnicy potencjałów. Do takich zdarzeń służą zabezpieczenia nadmiarowoprądowe.
