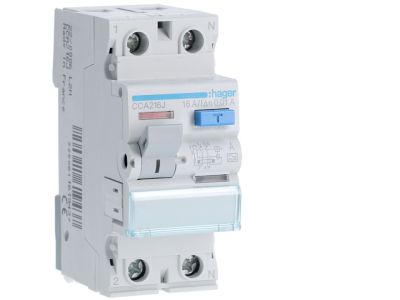

Wyłącznik różnicowo-prądowy 1P+N 16A 10mA 6kA A, RCCB | CCA216J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy RCCB CCA216J to urządzenie ochronne 1P+N o prądzie znamionowym 16 A i prądzie różnicowym 10 mA typu A. Zapewnia ochronę przed porażeniem prądem elektrycznym oraz ogranicza ryzyko pożaru w wyniku upływu prądu. Kompaktowa budowa ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o typowym obciążeniu instalacji domowych i biurowych, bez ryzyka przeciążenia styków.
• Prąd różnicowy 10 mA: Wysoka czułość ochrony życia ludzkiego – szczególnie zalecana do obwodów gniazd wtyczkowych i pomieszczeń o podwyższonym ryzyku.
• Typ A: Wykrywa prądy różnicowe sinusoidalne oraz pulsujące (pochodzące z urządzeń elektronicznych i półprzewodników), co rozszerza zakres chronionych odbiorników.
• Zdolność zwarciowa warunkowa 6 kA: Wytrzymuje prądy zwarciowe do 6 kA, zapewniając trwałość i bezpieczeństwo w typowych warunkach sieci zasilającej.
• 1P+N (faza + neutralny): Oszczędność miejsca w rozdzielnicy dzięki jednobiegunowemu zabezpieczeniu z kontrolą przewodu neutralnego.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Konstrukcja zgodna z międzynarodowymi normami IEC/EN dotyczącymi wyłączników różnicowoprądowych, co gwarantuje niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik różnicowo-prądowy CCA216J znajduje zastosowanie jako ochrona dodatkowa w instalacjach elektrycznych budynków mieszkalnych, biurowych i komercyjnych. Reaguje na upływ prądu do ziemi, nie zadziała przy zwarciu międzyfazowym ani do przewodu neutralnego – wymaga współpracy z zabezpieczeniem nadprądowym.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach i biurach – szczególnie tam, gdzie używane są urządzenia przenośne.
• Zabezpieczenie przed porażeniem w pomieszczeniach o podwyższonym ryzyku (łazienki, kuchnie, pralnie) przy zachowaniu odpowiedniego stopnia ochrony rozdzielnicy.
• Ograniczenie skutków pożaru w przypadku uszkodzenia izolacji przewodów lub odbiorników.
• Stosowanie w rozdzielnicach mieszkaniowych i małych obiektach komercyjnych jako alternatywa dla wyłączników różnicowoprądowych typu AC przy obciążeniach elektronicznych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów dobieraj zgodnie z dokumentacją producenta i obowiązującymi normami – dla prądu 16 A zalecany przekrój min. 1,5 mm² (Cu). Pamiętaj o szeregowym zabezpieczeniu nadprądowym (np. wyłącznik nadprądowy lub bezpiecznik).

FAQ

• Jaki jest prąd znamionowy i prąd różnicowy wyłącznika CCA216J? Prąd znamionowy wynosi 16 A, a prąd różnicowy to 10 mA – wysoka czułość zapewniająca ochronę życia.
• Czy to wyłącznik różnicowoprądowy z wbudowanym zabezpieczeniem nadprądowym? Nie, jest to czysty RCCB (bez zabezpieczenia nadprądowego). Należy go stosować szeregowo z wyłącznikiem nadprądowym lub bezpiecznikiem.
• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Typ A – reaguje zarówno na prądy sinusoidalne (jak w klasycznych odbiornikach), jak i na prądy pulsujące (generowane przez urządzenia elektroniczne, np. prostowniki czy zasilacze impulsowe).
