Wyłącznik różnicowo-nadprądowy P314 4P C 32A 30mA typ A serii DX3 | 411237 Legrand

Opis i Kluczowe Cechy

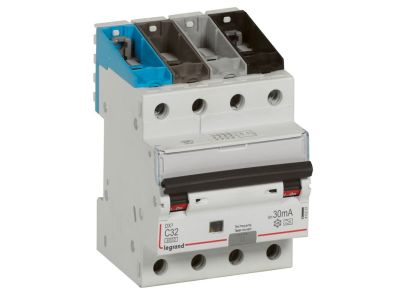

Wyłącznik różnicowo-nadprądowy P314 (symbol 411237) z serii DX3 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 32 A, charakterystyce C i znamionowym prądzie różnicowym 30 mA w wykonaniu typu A. Dzięki szerokości zaledwie 4 modułów (4 x 17,5 mm) pozwala oszczędzić miejsce w rozdzielnicy, zapewniając jednocześnie kompleksową ochronę przed porażeniem prądem, przeciążeniem i zwarciem.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach zasilających odbiorniki o mocy do 7 kW w układzie trójfazowym.
• Charakterystyka C: Zapewnia selektywną ochronę przed zwarciami – wyzwalanie przy prądzie 5–10 krotności prądu znamionowego, idealna do obwodów z silnikami i transformatorami.
• Prąd różnicowy 30 mA typu A: Wykrywa zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe (np. z prostowników), co podnosi poziom bezpieczeństwa w nowoczesnych instalacjach.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (230 V~) / 6 kA (400 V~): Gwarantuje pewne wyłączenie nawet przy wysokich prądach zwarciowych, zgodnie z IEC 61009-1 i IEC 60947-2.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja ułatwia zabudowę w rozdzielnicach, pozostawiając więcej miejsca na inne aparaty.

Zgodność z Normami

Wyłącznik P314 411237 spełnia wymagania norm IEC 61009-1 (w zakresie wyłączników różnicowonadprądowych) oraz IEC 60947-2 (w zakresie łączności zwarciowej 6 kA przy 230 V~). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Urządzenie przeznaczone jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, zwłaszcza tam gdzie występują urządzenia generujące pulsujące prądy stałe. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych (wymagane przez przepisy dla obwodów ogólnego przeznaczenia).
• Zasilanie urządzeń elektroniki użytkowej (komputery, monitory, ładowarki), w których przetwornice generują prądy tętniące.
• Sterowanie i ochrona obwodów oświetleniowych z elektroniką ściemniaczy lub stateczników elektronicznych.
• Pompy, wentylatory i drobne silniki w automatyce budynkowej – charakterystyka C zapobiega zbędnym wyłączeniom przy rozruchu.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie i odczekaj niezbędny czas na rozładowanie elementów pojemnościowych. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłączanie przewodów należy wykonać zgodnie z dokumentacją producenta, z zachowaniem odpowiedniego momentu dokręcania śrub (zalecany 1,2 Nm dla przewodów do 25 mm²). Przekrój przewodów dobrać do prądu znamionowego 32 A (min. 6 mm² Cu). Dopuszcza się przyłączanie szyn grzebieniowych oraz sztyftowych z serii DX3, a także wyposażenie w styki pomocnicze, wyzwalacze i napędy z tej samej serii.

FAQ

• Jaki jest stopień ochrony tego wyłącznika? Aparat modułowy przeznaczony jest do zabudowy w rozdzielnicy na szynie TH35, z typowym stopniem ochrony IP20 dla obudowy (brak w danych wejściowych szczegółów – standardowo IP20 dla aparatury w rozdzielnicy). Po zamontowaniu w rozdzielnicy o odpowiedniej klasie IP całość osiąga wyższy stopień ochrony.
• W jaki sposób testować działanie wyłącznika różnicowo-nadprądowego? Producent zaleca cykliczne (np. co miesiąc) naciśnięcie przycisku testowego „T” na obudowie – urządzenie powinno wyłączyć obwód, co potwierdza sprawność członu różnicowego. Test należy wykonywać przy włączonym zasilaniu, a po wyłączeniu ponownie załączyć dźwignię.
• Czy wyłącznik nadaje się do ochrony przed dotykiem bezpośrednim? Znamionowy prąd różnicowy 30 mA zapewnia ochronę uzupełniającą przed porażeniem w przypadku dotyku części czynnych w instalacjach o napięciu nieprzekraczającym 400 V~. Spełnia wymogi stosowania w obwodach gniazd wtyczkowych ogólnego przeznaczenia.
