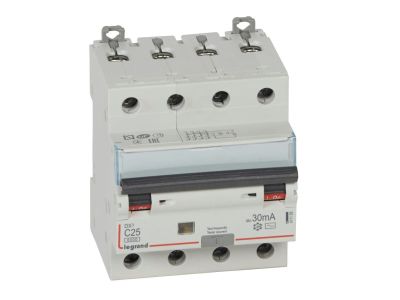

Wyłącznik różnicowo-nadprądowy P314 4P C 25A 30mA typ AC serii DX3 | 411188 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P314 (symbol 411188) z serii DX3 to czterobiegunowe urządzenie ochronne łączące funkcję wyłącznika nadprądowego z wyłącznikiem różnicowoprądowym. Przystosowany do pracy w sieciach 400 V~, z prądem znamionowym 25 A i znamionowym prądem różnicowym 30 mA (typ AC – wykrywanie sinusoidalnych prądów różnicowych). Charakterystyka wyzwalania C oraz szerokość 4 modułów (17,5 mm każdy) ułatwiają instalację w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 25 A, charakterystyka C: zabezpiecza obwody przed przeciążeniem i zwarciem, zapewniając bezpieczną pracę odbiorników o znacznym obciążeniu.
• Znamionowy prąd różnicowy 30 mA, typ AC: chroni przed porażeniem elektrycznym w obwodach z odbiornikami generującymi sinusoidalne prądy różnicowe (np. standardowe silniki, grzejniki, oświetlenie).
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2 dla 230 V~): wysoka wydajność zwarciowa gwarantująca szybkie i pewne wyłączenie w przypadku awarii.
• Szerokość 4 moduły (70 mm): kompaktowa budowa oszczędza miejsce w rozdzielnicy, umożliwiając montaż większej liczby aparatów.
• Możliwość rozbudowy: zgodność z szynami grzebieniowymi/sztyftowymi oraz możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3 – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P314 spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Urządzenie przeznaczone do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, szczególnie w sieciach trójfazowych. Typ AC sprawdza się przy odbiornikach o liniowym charakterze prądu różnicowego.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie obwodów silników, pomp, wentylatorów i innych odbiorników jednofazowych i trójfazowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych i komercyjnych.
• Integracja z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A) – optymalizacja zarządzania energią.

Wskazówki Montażowe

Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 25 A oraz obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do przyłączenia faz.

FAQ

• Czy wyłącznik P314 ma podświetlenie? Produkt nie zawiera wbudowanego podświetlenia. Dźwignia załączająca jest w kolorze szarym – stan łącznika rozpoznaje się po jej położeniu.
• Jaki jest stopień ochrony obudowy? Dane producenta nie podają konkretnego IP dla samego aparatu. W standardowej rozdzielnicy modułowej urządzenia tego typu montowane są w obudowie o stopniu ochrony IP20 (ochrona przed przypadkowym dotknięciem).
• Jak działa wyzwalanie różnicowe typu AC? Wyłącznik reaguje na sinusoidalne, przemienne prądy różnicowe. Jest odpowiedni do odbiorników o charakterze liniowym; nie wykrywa prądów pulsujących stałych (do tego potrzebny typ A).
