Wyłącznik różnicowo-nadprądowy P314 4P C 25A 300mA typ AC serii DX3 | 411207 Legrand

Opis i Kluczowe Cechy

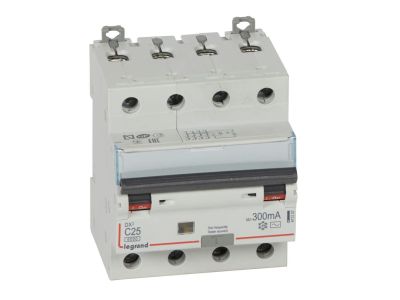

Wyłącznik różnicowo-nadprądowy P314 (numer katalogowy 411207) z serii DX3 to czterobiegunowe urządzenie o charakterystyce C, prądzie znamionowym 25 A i znamionowym prądzie różnicowym 300 mA typu AC. Przeznaczony do instalacji trójfazowych 400 V~, szerokość modułowa 4 moduły (70 mm). Zapewnia skuteczną ochronę przed skutkami zwarć, przeciążeń oraz prądów różnicowych sinusoidalnych przemiennych, łącząc funkcję wyłącznika nadprądowego i różnicowego w jednej obudowie.

• Czterobiegunowy (4P) 400 V~: Zabezpiecza wszystkie trzy fazy oraz przewód neutralny – idealny do trójfazowych obwodów odbiorczych.
• Prąd znamionowy 25 A, charakterystyka C: Gwarantuje pewne działanie ochrony przeciążeniowej i zwarciowej w obwodach o podwyższonym prądzie rozruchowym (np. silniki, pompy).
• Znamionowy prąd różnicowy 300 mA typu AC: Zapewnia ochronę przeciwpożarową (nie ochronę osobistą) poprzez wykrywanie sinusoidalnych prądów różnicowych przemiennych.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2 przy 230 V~): Wysoka skuteczność wyłączania w warunkach zwarciowych.
• Kompatybilność z systemem optymalnego rozdziału energii HX3 oraz akcesoriami DX3: Możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych i napędów – elastyczna rozbudowa układu.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P314 serii DX3 spełnia wymagania norm IEC/EN 61009-1 (wyłączniki różnicowo-nadprądowe do użytku domowego i podobnego) oraz IEC/EN 60947-2 (wyłączniki nadprądowe do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Urządzenie znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie wymagana jest jednoczesna ochrona nadprądowa i różnicowa w obwodach trójfazowych.

• Zabezpieczenie obwodów siłowych (silniki, agregaty, pompy) w instalacjach 400 V~ z charakterystyką C.
• Ochrona przeciwpożarowa linii zasilających piece, kotły, centrale wentylacyjne lub klimatyzacyjne.
• Stosowanie w tablicach rozdzielczych współpracujących z szynami grzebieniowymi HX3 – łatwe i estetyczne rozdzielenie energii.
• Jako zabezpieczenie główne w instalacjach tymczasowych lub stałych o prądzie do 25 A i wymaganiu ochrony różnicowej 300 mA.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie montażowej TH35 (35 mm). Przyłączanie przewodów – za pomocą szyn grzebieniowych lub sztyftowych – należy wykonać zgodnie z dokumentacją producenta, zwracając szczególną uwagę na moment dokręcania zacisków. Przekrój przewodów dobieraj do prądu znamionowego 25 A oraz warunków pracy instalacji. Po montażu sprawdź poprawność działania wyłącznika przyciskiem testowym „T”.

FAQ

• Czy wyłącznik P314 jest podświetlany? Nie, dźwignia załączająca wykonana jest w kolorze szarym, bez elementów podświetlających.
• Jaki stopień ochrony IP ma to urządzenie? W karcie katalogowej nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się ochronę IP20 (przed dostępem do części niebezpiecznych palcami, brak ochrony przed wilgocią).
• Jaki typ prądu różnicowego wykrywa wyłącznik? Wyłącznik P314 to typ AC – wykrywa wyłącznie prądy różnicowe sinusoidalne przemienne. Nie jest przeznaczony do ochrony przed pulsującymi prądami stałymi (do tego celu stosuje się wersję typu A).
