Wyłącznik różnicowo-nadprądowy P314 4P C 20A 30mA typ AC serii DX3 | 411187 Legrand

Opis i Kluczowe Cechy

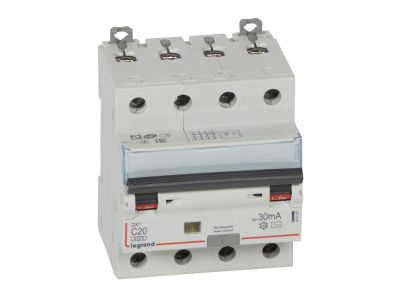

Wyłącznik różnicowo-nadprądowy P314 (symbol 411187) serii DX3 to czterobiegunowe urządzenie przystosowane do pracy w sieciach 400 V~. Charakteryzuje się prądem znamionowym 20 A, charakterystyką C, czułością różnicową 30 mA typu AC oraz szerokością 4 modułów (17,5 mm każdy). Zapewnia kompleksową ochronę przed przeciążeniami, zwarciami i porażeniem prądem elektrycznym w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy 20 A, charakterystyka C: Gwarantuje selektywne wyzwalanie przy przeciążeniach i zwarciach, szczególnie w obwodach z odbiornikami o wysokim prądzie rozruchowym (np. silniki).
• Czułość różnicowa 30 mA, typ AC: Wykrywa prądy różnicowe sinusoidalne przemienne, zapewniając skuteczną ochronę przeciwporażeniową w standardowych instalacjach.
• Konstrukcja 4P (czterobiegunowa) 400 V~: Umożliwia zabezpieczenie obwodów 3-fazowych z przewodem neutralnym – odpowiednia do rozdzielnic głównych i podrozdzielnic.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (230 V~) / 6000 A (IEC 61009-1): Wysoka wytrzymałość na prądy zwarciowe zgodna z normami IEC 60947-2 oraz IEC 61009-1, odporna na przepięcia sieciowe.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 oraz szynami grzebieniowymi: Umożliwia szybki, estetyczny i uporządkowany montaż w rozdzielnicach wraz z innymi urządzeniami serii DX3.

Zgodność z Normami

Wyłącznik P314 spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowonadprądowe do użytku domowego i podobnego) oraz IEC 60947-2 (aparatura rozdzielcza i sterownicza niskonapięciowa – wyłączniki). Posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Urządzenie dedykowane do zabezpieczania obwodów końcowych tam, gdzie wymagana jest ochrona przeciążeniowa, zwarciowa i różnicowa w sieciach TN-S.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia przemysłowe w sieciach 3-fazowych 400 V~.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako główne zabezpieczenie przed przeciążeniem i zwarciem.
• Instalacje wymagające selektywności wyłączeń – charakterystyka C pozwala na koordynację z aparaturą nadrzędną.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 20 A oraz warunków obciążenia. Momenty dokręcania zacisków oraz sposób podłączenia przewodów – zgodnie z instrukcją producenta dołączoną do wyłącznika. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych w celu zachowania porządku w rozdzielnicy.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie, model P314 nie jest wyposażony w podświetlenie. Stan załączenia sygnalizuje wyłącznie położenie dźwigni (kolor szary).
• Jaki jest stopień ochrony obudowy? W dostępnych danych katalogowych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy wewnątrz pomieszczeń suchych – szczegółowe informacje należy sprawdzić w dokumentacji technicznej.
• Czy wyłącznik jest typu AC czy A? Model P314 jest typu AC – wykrywa prądy różnicowe sinusoidalne przemienne. W obwodach z odbiornikami generującymi prądy pulsujące stałe (np. ładowarki, prostowniki) zalecany jest wyłącznik typu A.
