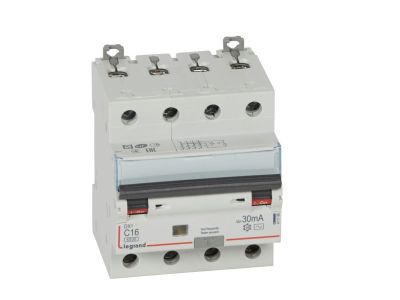

Wyłącznik różnicowo-nadprądowy P314 4P C 16A 30mA typ AC serii DX3 | 411186 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P314 4P C 16A 30mA typ AC serii DX3 (symbol 411186) łączy funkcję zabezpieczenia przeciążeniowego, zwarciowego i różnicowego w jednym urządzeniu. Prąd znamionowy 16A z charakterystyką C pozwala bezpiecznie zasilać obwody o podwyższonym prądzie rozruchowym, a czułość różnicowa 30mA typu AC skutecznie chroni przed porażeniem w instalacjach z sinusoidalnymi prądami różnicowymi. Szerokość 4 modułów (70 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 16 A, charakterystyka C: Zabezpiecza przewody i odbiorniki przed przeciążeniem i zwarciem, dopuszczając chwilowe, wyższe prądy rozruchowe (np. silniki, transformatory).
• Prąd różnicowy 30 mA, typ AC: Wykrywa sinusoidalne prądy różnicowe – zapewnia ochronę przeciwporażeniową w obwodach ogólnego przeznaczenia (gniazda, oświetlenie).
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2): Gwarantuje wytrzymałość na wysokie prądy zwarciowe, zwiększając bezpieczeństwo instalacji.
• Budowa czterobiegunowa (4P) na napięcie 400 V~: Przeznaczony do sieci trójfazowych z przewodem neutralnym – pozwala zabezpieczyć wszystkie przewody fazowe oraz neutralny.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 oraz kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A – zwiększa funkcjonalność i elastyczność instalacji.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P314 spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2. Posiada certyfikację CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa i jakości.

Zastosowanie

Urządzenie znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, usługowych i przemysłowych, gdzie wymagana jest ochrona przed skutkami przeciążeń, zwarć i porażenia prądem.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach trójfazowych 400 V.
• Zabezpieczenie linii zasilających silniki, pompy, wentylatory i inne odbiorniki o charakterystyce rozruchowej C.
• Budowa rozdzielnic głównych i podrozdzielnic w systemach automatyki budynkowej.
• Instalacje wymagające selektywnej ochrony różnicowej w obwodach z sinusoidalnymi prądami różnicowymi (np. bez przekształtników elektronicznych).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 16 A oraz spodziewanego obciążenia. Momenty dokręcania zacisków oraz pozostałe zalecenia montażowe należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik nadaje się do ochrony przeciwporażeniowej? Tak, prąd różnicowy 30 mA (typ AC) zapewnia ochronę przy bezpośrednim i pośrednim dotyku w obwodach z sinusoidalnymi prądami różnicowymi.
• Jaka jest szerokość wyłącznika? Szerokość wynosi 4 moduły (70 mm), co odpowiada standardowej szynie TH35 w rozdzielnicy.
• Czy można rozbudować wyłącznik o styki pomocnicze? Tak, urządzenie umożliwia zamontowanie styków pomocniczych, wyzwalaczy oraz napędów z serii DX3 – dostępne jako akcesoria.
