Wyłącznik różnicowo-nadprądowy P314 4P C 10A 30mA typ AC serii DX3 | 411185 Legrand

Opis i Kluczowe Cechy

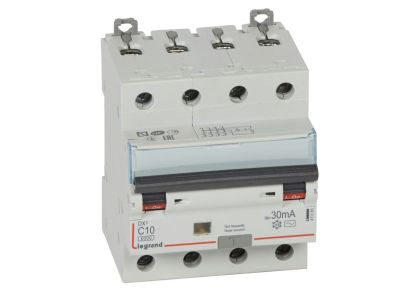

Wyłącznik różnicowo-nadprądowy P314 serii DX3 (symbol 411185) to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 10 A, charakterystyce C i znamionowym prądzie różnicowym 30 mA typu AC. Przeznaczony do pracy w sieciach 400 V~, zapewnia jednoczesną ochronę przed przeciążeniami, zwarciami oraz porażeniem prądem elektrycznym. Dzięki szerokości 4 modułów (17,5 mm) doskonale sprawdza się w rozdzielnicach modułowych, a możliwość rozbudowy o akcesoria z serii DX3 oraz kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 zwiększa elastyczność instalacji.

• Prąd znamionowy 10 A / charakterystyka C: Zabezpiecza obwody o średnim obciążeniu (np. gniazda, oświetlenie) przed zwarciem i przeciążeniem, szybko wyzwalając przy prądach 5–10-krotności prądu znamionowego.
• Znamionowy prąd różnicowy 30 mA (typ AC): Wykrywa sinusoidalne prądy różnicowe przemienne, zapewniając ochronę przeciwporażeniową dla ludzi w instalacjach domowych i biurowych.
• 4-biegunowy (4P) 400 V~: Odpowiedni do zabezpieczania obwodów trójfazowych z przewodem neutralnym, umożliwia pracę w sieciach TN, TT i IT.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) oraz 6 kA (IEC 60947-2, 230 V~): Gwarantuje bezpieczne wyłączenie w warunkach zwarcia w typowych instalacjach niskiego napięcia.
• Szerokość 4 modułów (17,5 mm) i możliwość rozbudowy: Montaż na szynie TH35, przyłączanie za pomocą szyn grzebieniowych/sztyftowych oraz wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 – ułatwia integrację z systemami automatyki.

Zgodność z Normami

Wyłącznik P314 spełnia wymagania norm IEC/EN 61009-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (6 kA przy 230 V~). Posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Uniwersalne zabezpieczenie różnicowo-nadprądowe do instalacji przemysłowych i bytowych, szczególnie tam gdzie wymagana jest ochrona przeciwporażeniowa i przeciążeniowa w jednym urządzeniu.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie sterowników PLC, siłowników i innych odbiorników w szafach sterowniczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach TN z oddzielnym przewodem neutralnym.
• Element układów automatyki budynkowej – możliwość współpracy ze stykami pomocniczymi i napędami serii DX3.

Wskazówki Montażowe

Montaż oraz demontaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód nie jest pod napięciem. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać do znamionowego prądu 10 A oraz warunków zwarciowych. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Co oznacza typ AC w wyłączniku różnicowo-nadprądowym? Typ AC wykrywa wyłącznie sinusoidalne prądy różnicowe przemienne, które są najczęściej spotykane w standardowych instalacjach oświetleniowych i gniazdowych (bez elektroniki impulsowej). Nie reaguje na prądy pulsujące stałe (np. z zasilaczy impulsowych).
• Jaki jest znamionowy prąd różnicowy 30 mA i dlaczego jest to ważne? 30 mA to wysoka czułość zapewniająca ochronę przed porażeniem – wyłącznik zadziała przy upływie prądu na ziemię powyżej 30 mA, co chroni ludzi przed skutkami przepływu prądu przez ciało.
• Czy wyłącznik można rozbudować o styki pomocnicze? Tak, P314 jest przystosowany do montażu styków pomocniczych, wyzwalaczy wzrostowych i napędów z serii DX3, co umożliwia zdalne monitorowanie i sterowanie.
