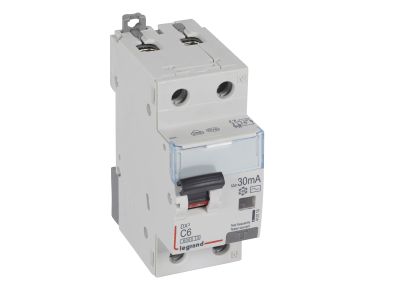

Wyłącznik różnicowo-nadprądowy P312 2P C 6A 30mA typ AC serii DX3 | 411010 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 serii DX3 (symbol 411010) to dwubiegunowe urządzenie łączące funkcje wyłącznika nadprądowego i różnicowego w kompaktowej obudowie o szerokości 2 modułów (35 mm). Prąd znamionowy 6 A i charakterystyka C zapewniają skuteczną ochronę obwodów o małym obciążeniu, natomiast znamionowy prąd różnicowy 30 mA typu AC gwarantuje bezpieczeństwo przeciwporażeniowe w instalacjach z sinusoidalnymi prądami różnicowymi. Dzięki zwarciowej zdolności łączeniowej 6 kA (IEC 60947-2) oraz 6000 A (IEC 61009-1) urządzenie sprawdza się w rozdzielnicach budynkowych i przemysłowych.

• Prąd znamionowy 6 A: idealne zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych i innych odbiorników o niewielkim poborze mocy bez ryzyka przegrzania przewodów.
• Charakterystyka C: wyzwalanie przy 5–10 In – dedykowane do odbiorników o charakterze rezystancyjno-indukcyjnym, silników i urządzeń z krótkotrwałym rozruchem.
• Znamionowy prąd różnicowy 30 mA (typ AC): ochrona przeciwporażeniowa w obwodach, gdzie prąd różnicowy ma wyłącznie postać sinusoidalną – zgodność z wymaganiami dla instalacji bez urządzeń elektronicznych.
• Szerokość 2 moduły (35 mm): oszczędność miejsca w rozdzielnicy, łatwość montażu w standardowych szafach.
• Możliwość rozbudowy: styki pomocnicze, wyzwalacze i napędy z serii DX3 pozwalają na dostosowanie funkcjonalności do potrzeb automatyki.

Zgodność z Normami

Wyłącznik P312 spełnia wymagania norm IEC 61009-1 (zwarciowa zdolność łączeniowa Icn = 6000 A) oraz IEC 60947-2 (zwarciowa zdolność łączeniowa Icu = 6 kA przy 230 V~). Produkt posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Jako zintegrowane zabezpieczenie nadprądowe i różnicowe, wyłącznik P312 typ AC znajduje zastosowanie w instalacjach wymagających kompaktowej ochrony z wysoką skutecznością. Polecany do:

• Zabezpieczania obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrony gniazd wtyczkowych w pomieszczeniach suchych, gdzie nie występują urządzenia generujące pulsujące składowe stałe.
• Jako element zabezpieczenia w szafach sterowniczych maszyn i prostych układach automatyki.
• Instalacji tymczasowych (np. place budowy) wymagających szybkiego montażu na szynie TH35.

Wskazówki Montażowe

Montaż wyłącznika P312 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego obwodu (6 A). Moment dokręcania zacisków oraz maksymalny przekrój przewodów – zgodnie z dokumentacją producenta dołączoną do wyłącznika.

FAQ

• Jaka jest różnica między typem AC a typem A w wyłączniku P312? Typ AC wykrywa jedynie przemienne sinusoidalne prądy różnicowe, natomiast typ A dodatkowo wykrywa prądy pulsujące stałe. Wariant 411010 (typ AC) jest odpowiedni do obwodów bez urządzeń elektronicznych, takich jak falowniki czy zasilacze impulsowe.
• Do jakich obwodów mogę zastosować wyłącznik 6 A charakterystyka C typ AC? Idealnie nadaje się do zabezpieczania obwodów oświetleniowych z żarówkami/wkrętnymi LED, gniazd wtyczkowych w suchych pomieszczeniach oraz małych odbiorników rezystancyjnych. Ze względu na prąd 6 A nie jest przeznaczony do obwodów z dużymi silnikami lub kuchenkami elektrycznymi.
• Czy do wyłącznika P312 można podłączyć dodatkowe akcesoria? Tak, seria DX3 umożliwia wyposażenie wyłącznika w styki pomocnicze, wyzwalacze wzrostowe i napięciowe oraz napędy silnikowe – pozwala to na zdalne sterowanie i monitorowanie stanu zabezpieczenia.
