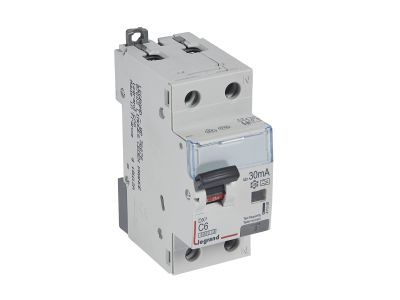

Wyłącznik różnicowo-nadprądowy P312 2P C 6A 30mA typ A serii DX3 | 411058 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (symbol 411058) z serii DX3 to dwubiegunowe urządzenie zabezpieczające o prądzie znamionowym 6 A i charakterystyce C, wyposażone w człon różnicowoprądowy typu A o czułości 30 mA. Dzięki szerokości 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy, a wysoka zwarciowa zdolność łączeniowa (6000 A wg IEC 61009-1 i 6 kA wg IEC 60947-2) gwarantuje skuteczne przerywanie zwarć. Typ A wykrywa zarówno prądy różnicowe sinusoidalne, jak i pulsujące stałe, co jest kluczowe przy nowoczesnych odbiornikach elektronicznych. Kompatybilność z systemem Optymalnego Rozdziału Energii HX3 oraz możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy z serii DX3 zapewnia elastyczność w budowie instalacji.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów o niskim obciążeniu, np. oświetlenia lub gniazd wtykowych w budynkach mieszkalnych, bez ryzyka przewymiarowania.
• Charakterystyka C: Gwarantuje selektywność i niezawodne wyłączanie przy prądach rozruchowych odbiorników takich jak silniki czy transformatory.
• Prąd różnicowy 30 mA (typ A): Zapewnia ochronę przeciwporażeniową na poziomie wymaganym dla gniazd wtykowych, a detekcja prądów stałych pulsujących chroni przed zagrożeniami ze strony sprzętu z impulsowymi zasilaczami.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60947-2) / 6000 A (IEC 61009-1): Wysoka wytrzymałość zwarciowa pozwala na bezpieczne stosowanie w instalacjach o znacznym potencjale zwarciowym.
• Szerokość 2 moduły (35 mm): Kompaktowa budowa umożliwia montaż większej liczby aparatów w tej samej rozdzielnicy, optymalizując wykorzystanie miejsca.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowoprądowe z członem nadprądowym) oraz IEC 60947-2 (aparatury rozdzielcze i sterownicze – wyłączniki). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki połączeniu ochrony nadprądowej i różnicowoprądowej, wyłącznik P312 idealnie nadaje się do ochrony obwodów końcowych w instalacjach niskiego napięcia. Szczególnie polecany do:

• Zabezpieczania obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych – wymagana ochrona przeciwporażeniowa do 30 mA.
• Ochrony obwodów zasilających urządzenia elektroniczne generujące prądy stałe (np. ładowarki, falowniki, komputery) – typ A zapewnia niezawodne wyłączenie przy pulsujących prądach różnicowych.
• Instalacji w rozdzielnicach mieszkaniowych i przemysłowych, gdzie wymagana jest kompaktowość i możliwość rozbudowy o moduły pomocnicze.
• Zastosowań w systemach automatyki budynkowej, gdzie konieczne jest selektywne wyłączanie i sygnalizacja stanu (styk pomocniczy opcjonalnie).

Wskazówki Montażowe

Montaż wyłącznika P312 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i parametrami obwodu. Dokręcanie zacisków wykonuj z momentem zgodnym z dokumentacją techniczną producenta. Po zamontowaniu sprawdź poprawność działania poprzez test przyciskiem „T”.

FAQ

• Czy wyłącznik P312 posiada podświetlenie? Nie – model P312 nie jest wyposażony w podświetlenie. Dźwignia załączająca jest w kolorze szarym, a stan pracy można odczytać po położeniu dźwigni.
• Jaki stopień ochrony zapewnia to urządzenie? Aparatura modułowa montowana w rozdzielnicy elektrycznej standardowo osiąga stopień ochrony IP20 (ochrona przed dostępem do części niebezpiecznych palcem). Dokładny stopień ochrony samego wyłącznika należy sprawdzić w karcie katalogowej producenta, ale przy normalnej pracy w rozdzielnicy nie wymaga on dodatkowych zabezpieczeń.
• Jaka jest różnica między typem A a typem AC? Typ AC wykrywa wyłącznie sinusoidalne prądy różnicowe przemienne. Typ A dodatkowo wykrywa pulsujące prądy stałe, co jest niezbędne w obwodach z odbiornikami zawierającymi prostowniki lub falowniki (np. ładowarki, płyty indukcyjne). Wyłącznik P312 jest właśnie typu A.
