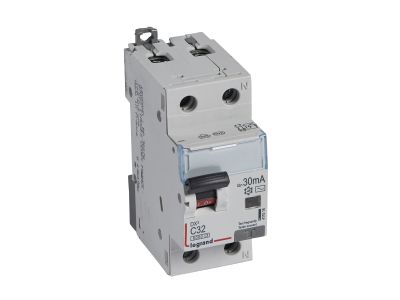

Wyłącznik różnicowo-nadprądowy P312 2P C 32A 30mA typ AC serii DX3 | 411016 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (symbol 411016) serii DX3 to dwubiegunowe urządzenie ochronne o prądzie znamionowym 32 A i prądzie różnicowym 30 mA, charakterystyka C, typ AC. Dzięki szerokości 2 modułów (35 mm) oszczędza miejsce w rozdzielnicy, zapewniając jednocześnie ochronę przed zwarciem, przeciążeniem i porażeniem prądem elektrycznym.

• Prąd znamionowy 32 A: pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu, np. instalacji gniazd wtyczkowych w domach i biurach.
• Znamionowy prąd różnicowy 30 mA: zapewnia skuteczną ochronę przeciwporażeniową w obwodach ogólnego przeznaczenia.
• Charakterystyka C: odpowiednia do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym, ogranicza ryzyko nieuzasadnionych wyłączeń.
• Typ AC: wykrywa prądy różnicowe sinusoidalne przemienne – kompatybilny z instalacjami bez urządzeń generujących zniekształcone prądy upływu.
• Szerokość 2 modułów (35 mm): kompaktowa obudowa ułatwia zabudowę w standardowych rozdzielnicach, oszczędzając miejsce i skracając czas montażu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2, co potwierdza jego znamionowa zwarciowa zdolność łączeniowa 6 kA przy 230 V~. Urządzenie jest zgodne z wymaganiami dyrektyw UE i posiada oznakowanie CE.

Zastosowanie

Urządzenie przeznaczone do ochrony obwodów odbiorczych w instalacjach niskiego napięcia. Doskonale sprawdza się tam, gdzie wymagana jest jednoczesna ochrona przed przeciążeniem, zwarciem i porażeniem.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów oświetleniowych i siłowych w małych zakładach przemysłowych.
• Instalacje w rozdzielnicach głównych i podrzędnych w systemie rozdziału energii HX3.
• Element zabezpieczający w układach automatyki budynkowej wymagających wyłącznika różnicowo-nadprądowego.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Urządzenie montuje się na szynie TH35 w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym wyłącznika. Przy dokręcaniu zacisków stosować się do momentu dokręcania podanego w dokumentacji producenta. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze lub wyzwalacze? Tak, wyłącznik P312 serii DX3 umożliwia dołączenie styków pomocniczych, wyzwalaczy oraz napędów dedykowanych do tej serii, co zwiększa funkcjonalność w systemach automatyki.
• Jaka jest szerokość modułowa wyłącznika? Zajmuje 2 moduły (35 mm) na szynie TH35, co jest standardowym rozmiarem dla dwubiegunowych wyłączników różnicowo-nadprądowych.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa? Wynosi 6 kA przy 230 V~ zgodnie z IEC 60947-2 oraz 6000 A zgodnie z IEC 61009-1.
