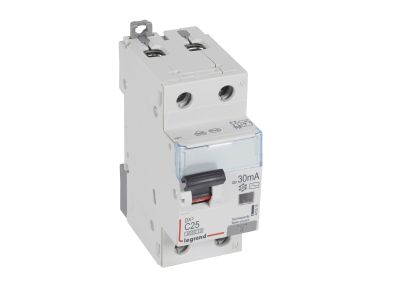

Wyłącznik różnicowo-nadprądowy P312 2P C 25A 30mA typ AC serii DX3 | 411015 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 serii DX3 (symbol 411015) to dwubiegunowe urządzenie modułowe łączące w jednej obudowie funkcję wyłącznika nadprądowego i różnicowoprądowego. Przeznaczony do obwodów 230 V~, z charakterystyką wyzwalania C i prądem znamionowym 25 A. Znamionowy prąd różnicowy 30 mA (typ AC) zapewnia ochronę przed porażeniem przy prądach sinusoidalnie przemiennych. Szerokość 2 modułów (17,5 mm) ułatwia zabudowę w rozdzielnicach, a wysoka zwarciowa zdolność łączeniowa 6 kA gwarantuje skuteczne wyłączenie w stanach awaryjnych.

• Prąd znamionowy 25 A, charakterystyka C: zapewnia selektywne zabezpieczenie obwodów o przeciążeniach i typowych prądach rozruchowych (np. silniki, oświetlenie), minimalizując ryzyko niepotrzebnych wyłączeń.
• Znamionowy prąd różnicowy 30 mA (typ AC): skutecznie wykrywa prądy upływowe sinusoidalne, chroniąc ludzi i instalację przed porażeniem elektrycznym w standardowych warunkach.
• Zwarciowa zdolność łączeniowa 6 kA przy 230 V~ (zgodnie z IEC 61009-1 oraz IEC 60947-2): gwarantuje niezawodne wyłączenie prądów zwarciowych o dużej wartości, zwiększając bezpieczeństwo i trwałość instalacji.
• Szerokość 2 modułów (35 mm na szynie TH35): oszczędza miejsce w rozdzielnicy, umożliwiając zabudowę większej liczby aparatów w kompaktowej szafie.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3, a także przyłączać za pomocą szyn grzebieniowych – co ułatwia okablowanie i rozbudowę układu.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 serii DX3 spełnia wymagania norm IEC/EN 61009-1 oraz IEC/EN 60947-2. Posiada certyfikat CE i jest zaprojektowany zgodnie z obowiązującymi przepisami, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Urządzenie stosuje się w instalacjach elektrycznych budynków mieszkalnych, usługowych i przemysłowych, wszędzie tam gdzie wymagana jest ochrona przeciwporażeniowa oraz przed przeciążeniem i zwarciem w jednym module.

• Ochrona obwodów gniazd wtyczkowych, oświetlenia i urządzeń AGD w domach i biurach.
• Zabezpieczenie odbiorników o umiarkowanych prądach rozruchowych, np. pomp, kompresorów, wentylatorów (charakterystyka C).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest kompaktowa ochrona różnicowo-nadprądowa.
• Integracja z systemem optymalnego rozdziału energii HX3 (do 125 A) oraz z szynami grzebieniowymi dla szybkiego montażu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dostosować do prądu znamionowego 25 A zgodnie z normami. Moment dokręcania zacisków – według zaleceń producenta podanych w karcie katalogowej. Dopuszczalne jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Nie przekraczać parametrów znamionowych.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, model P312 2P C 25A 30mA AC serii DX3 nie jest wyposażony w funkcję podświetlenia. Dźwignia załączająca koloru szarego, a położenie ON/OFF jest widoczne po ustawieniu.
• Jaki jest stopień ochrony urządzenia? Wyłącznik przeznaczony jest do montażu w rozdzielnicy elektrycznej. Stopień ochrony zależy od zastosowanej obudowy – dla samego aparatu w rozdzielnicy standardowo IP20.
• Jaki tryb pracy ma styk różnicowy? Styk różnicowy reaguje na prąd różnicowy typu AC, tj. wykrywa wyłącznie sinusoidalne prądy przemienne. Nie reaguje na prądy pulsujące stałe ani wyprostowane.
