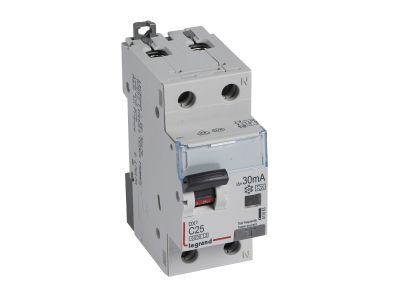

Wyłącznik różnicowo-nadprądowy P312 2P C 25A 30mA typ A serii DX3 | 411063 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 serii DX3 (symbol 411063) to dwubiegunowe urządzenie modułowe łączące w jednej obudowie ochronę nadprądową (charakterystyka C, prąd znamionowy 25 A) oraz różnicową (prąd różnicowy 30 mA, typ A). Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie szafy rozdzielczej. Dzięki prądowi zwarciowemu 6 kA (IEC 60947-2) zapewnia skuteczne wyłączenie w przypadku zwarcia w sieci 230 V~.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę obwodów o znacznym obciążeniu, takich jak linie gniazd wtykowych czy instalacje oświetleniowe, bez ryzyka przegrzania toru prądowego.
• Charakterystyka C: Gwarantuje selektywność w obwodach z dużymi prądami rozruchowymi (silniki, ładowarki), zapobiegając zbędnym wyłączeniom podczas normalnego startu odbiorników.
• Typ A – wykrywanie prądów pulsujących stałych: Niezbędny w nowoczesnych instalacjach z zasilaczami impulsowymi, falownikami i urządzeniami elektronicznymi, które generują pulsujące prądy różnicowe – zapewnia ochronę życia w tych obwodach.
• Znamionowy prąd różnicowy 30 mA: Gwarantuje skuteczną ochronę przeciwporażeniową uzupełniającą, wyłączając zasilanie w czasie poniżej 0,2 s przy upływie prądu powyżej 30 mA.
• Możliwość rozbudowy: Kompatybilny ze stykami pomocniczymi, wyzwalaczami wzrostowymi i napędami silnikowymi z serii DX3 oraz systemem szyn grzebieniowych, co ułatwia integrację z rozdzielnicami i systemami automatyki.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 spełnia wymagania norm IEC/EN 61009-1 (wyłączniki różnicowo-nadprądowe do użytku domowego i podobnego) oraz IEC/EN 60947-2 (wyłączniki nadprądowe do przemysłu i instalacji niskiego napięcia). Posiada deklarację zgodności CE i jest przystosowany do ciągłej pracy w sieci 230 V~.

Zastosowanie

Wyłącznik P312 typ A z charakterystyką C i czułością 30 mA znajduje zastosowanie w obwodach wymagających jednoczesnej ochrony przeciążeniowej, zwarciowej i przeciwporażeniowej – zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych.

• Ochrona linii gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych, zwłaszcza gdy występują odbiorniki z zasilaczami impulsowymi (komputery, monitory).
• Zasilanie obwodów oświetleniowych z oprawami LED lub świetlówkami kompaktowymi – typ A eliminuje ryzyko niewyłączenia przy pulsujących prądach upływowych.
• Sterowanie rozdzielnicami w systemach automatyki budynkowej – możliwość podłączenia styków pomocniczych do sygnalizacji stanu lub zdalnego wyzwalania (np. przy współpracy z PLC).
• Zabezpieczenie obwodów małych silników (wentylatory, pompy) o prądzie rozruchowym mieszczącym się w zakresie charakterystyki C.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN 35 mm) w rozdzielnicy o stopniu ochrony odpowiednim do warunków otoczenia. Przekrój przewodów należy dobrać zgodnie z obciążalnością przy prądzie znamionowym 25 A (zalecany min. 2,5 mm² Cu). Moment dokręcania zacisków – zgodnie z wartością podaną na obudowie lub w dokumentacji technicznej serii DX3. Przed pierwszym załączeniem sprawdzić ciągłość przewodów ochronnych i brak zwarć w obwodzie.

FAQ

• Jaka jest różnica między wyłącznikiem typu A a typu AC? Typ A wykrywa zarówno przemienne prądy różnicowe (sinusoidalne), jak i pulsujące prądy stałe charakterystyczne dla urządzeń z prostownikami (np. zasilacze impulsowe, falowniki). Typ AC reaguje tylko na prądy sinusoidalne. W obwodach z nowoczesną elektroniką zaleca się typ A, aby uniknąć sytuacji, w której wyłącznik nie zadziała przy pulsującym upływie.
• Czy można podłączyć wyłącznik za pomocą szyny grzebieniowej? Tak, wyłącznik P312 serii DX3 jest przystosowany do przyłączania za pomocą standardowych szyn grzebieniowych (system HX3 lub kompatybilne). Umożliwia to szybki i uporządkowany montaż wielu wyłączników w rozdzielnicy.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje stopnia IP – jako aparat modułowy przeznaczony do montażu w rozdzielnicy, typowo eksploatowany jest w warunkach wewnętrznych, w osłonie zapewniającej ochronę przed dotykiem (IP2X lub wyższa zgodnie z normą dla rozdzielnic). Dokładną wartość należy sprawdzić w charakterystyce danej szafy rozdzielczej.
