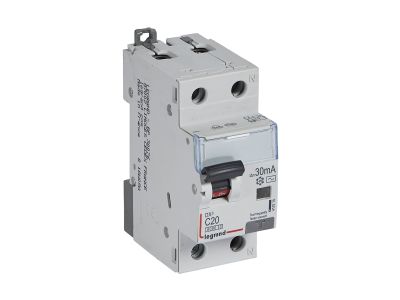

Wyłącznik różnicowo-nadprądowy P312 2P C 20A 30mA typ AC serii DX3 | 411014 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (numer katalogowy 411014) z serii DX3 to dwubiegunowe urządzenie łączące funkcję zabezpieczenia nadprądowego i różnicowego. Przeznaczony do pracy w sieci 230 V~, o prądzie znamionowym 20 A i znamionowym prądzie różnicowym 30 mA. Charakterystyka wyzwalania C oraz typ AC – wykrywający prądy różnicowe sinusoidalnie przemienne – zapewniają skuteczną ochronę instalacji i ludzi. Szerokość 2 modułów (35 mm na szynie TH35) pozwala na oszczędne zagospodarowanie rozdzielnicy.

• Prąd znamionowy 20 A: Bezpieczna praca w standardowych obwodach odbiorczych (gniazda, oświetlenie, małe urządzenia) bez ryzyka przeciążenia styków.
• Prąd różnicowy 30 mA: Wysoki poziom ochrony przeciwporażeniowej – szybkie wyłączenie przy upływie prądu powyżej 30 mA, zgodnie z wymogami dla instalacji niskonapięciowych.
• Charakterystyka C: Wyzwalanie przy 5–10-krotności prądu znamionowego – idealna do obwodów z odbiornikami o charakterze indukcyjnym (silniki, transformatory, oświetlenie LED z zasilaczami).
• Typ AC: Wykrywa prądy różnicowe sinusoidalnie przemienne – odpowiedni dla klasycznych instalacji bez odbiorników z prostownikami lub falownikami.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Możliwość rozbudowy rozdzielnicy o dodatkowe moduły i zabezpieczenia.

Zgodność z Normami

Wyłącznik P312 spełnia wymagania norm IEC 61009-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (6 kA przy 230 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa. Przeznaczony do montażu w rozdzielnicach instalacyjnych zgodnie z przepisami.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P312 znajduje zastosowanie w domowych i komercyjnych instalacjach elektrycznych, gdzie wymagana jest ochrona przed przeciążeniem, zwarciem i porażeniem prądem. Typowe scenariusze użycia:

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach, biurach i sklepach.
• Zabezpieczenie linii oświetleniowych (żarówki, LED z zasilaczami AC).
• Ochrona pojedynczych odbiorników o małej mocy (np. centrale wentylacyjne, pompy CO).
• Stosowanie w podrozdzielnicach lub tablicach licznikowych z Systemem HX3.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 20 A (zalecany min. 2,5 mm² dla miedzi). Dokręcanie zacisków zgodne z dokumentacją producenta – zbyt mały moment może powodować nagrzewanie się połączeń. W przypadku stosowania szyn grzebieniowych lub sztyftowych należy upewnić się o ich kompatybilności z serią DX3. Po zakończeniu prac sprawdzić poprawność działania testerem różnicowoprądowym.

FAQ

• Czy wyłącznik P312 jest wyposażony w podświetlenie lub sygnalizację zadziałania? Producent nie podaje informacji o podświetleniu. Dźwignia załączająca w kolorze szarym wskazuje stan mechaniczny (włączony/wyłączony). Alarm zadziałania różnicowego można sprawdzić przyciskiem testowym.
• Jaki jest stopień ochrony tego urządzenia? W danych technicznych nie podano stopnia IP. Jak w przypadku standardowej aparatury modułowej do rozdzielnic, należy przyjąć ochronę zapewnianą przez obudowę rozdzielnicy (najczęściej IP30 lub wyższy) – sam wyłącznik nie jest przeznaczony do pracy w trudnych warunkach środowiskowych.
• Czy wyłącznik typu AC nadaje się do obwodów z falownikami lub ładowarkami? Nie. Typ AC reaguje tylko na prądy różnicowe sinusoidalne. W obwodach z prostownikami, falownikami czy zasilaczami impulsowymi mogą występować prądy różnicowe pulsujące stałe – do takich zastosowań zalecany jest typ A.
