Wyłącznik różnicowo-nadprądowy P312 2P C 20A 30mA typ A serii DX3 | 411062 Legrand

Opis i Kluczowe Cechy

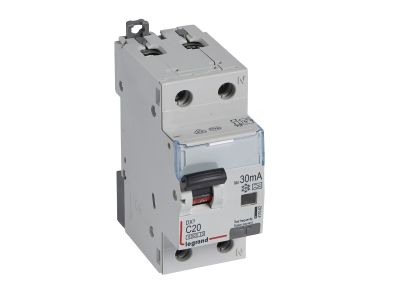

Wyłącznik różnicowo-nadprądowy P312 (symbol 411062) to dwubiegunowe urządzenie ochronne serii DX3 o prądzie znamionowym 20 A, charakterystyce C i znamionowym prądzie różnicowym 30 mA typu A. Zajmuje tylko 2 moduły (szer. 35 mm) na szynie TH35, zapewniając kompleksową ochronę przed przeciążeniem, zwarciem oraz porażeniem elektrycznym w obwodach jednofazowych 230 V.

• Prąd znamionowy 20 A charakterystyka C: Zabezpiecza obwody przed przeciążeniem i zwarciem, a charakterystyka C umożliwia pracę z odbiornikami o podwyższonym prądzie rozruchowym (silniki, transformatory).
• Znamionowy prąd różnicowy 30 mA typ A: Reaguje na prądy sinusoidalne i pulsujące stałe – ochrona przeciwporażeniowa dostosowana do nowoczesnych urządzeń elektronicznych (prostowniki, falowniki).
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe przy 230 V~, gwarantująca bezpieczeństwo w przypadku zwarcia.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca w rozdzielnicy; możliwość podłączenia szynami grzebieniowymi lub sztyftowymi oraz wyposażenia w akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy).
• Zintegrowana ochrona różnicowa i nadprądowa: Jedno urządzenie zastępuje dwa (wyłącznik nadprądowy + wyłącznik różnicowy), skracając czas montażu i zmniejszając liczbę połączeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 (6000 A przy 230 V~) oraz IEC 60947-2 (6 kA przy 230 V~). Posiada oznaczenie CE i jest zgodny z dyrektywami europejskimi dla urządzeń ochronnych niskiego napięcia.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P312 przeznaczony jest do ochrony końcowych obwodów odbiorczych w instalacjach jednofazowych 230 V AC. Sprawdza się w obiektach mieszkalnych, biurowych i lekkim przemyśle.

• Zabezpieczenie obwodów gniazd wtyczkowych w domach i mieszkaniach – ochrona osób przed porażeniem.
• Ochrona odbiorników elektronicznych (komputery, sprzęt RTV, falowniki) przed skutkami zwarć doziemnych i przeciążeń dzięki typowi A.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych z szyną TH35, w tym w systemie Optymalnego Rozdziału Energii HX3 (do 125 A).
• Zabezpieczenie obwodów oświetleniowych, pomp, kotłów i innych urządzeń wymagających niezawodnej ochrony przeciwporażeniowej i przeciążeniowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Przekrój przewodów dobierz do prądu znamionowego (20 A) oraz warunków środowiskowych. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta – standardowo w zakresie 1,5–2,5 Nm (szczegółowe wartości w instrukcji). Nie przekraczaj dopuszczalnego obciążenia – wyłącznik nie służy do łączenia obwodów o prądzie większym niż 20 A.

FAQ

• Czy wyłącznik P312 jest typu A czy AC? Jest to typ A, co oznacza zdolność wykrywania zarówno sinusoidalnych prądów różnicowych, jak i pulsujących prądów stałych (np. z prostowników). Zapewnia szerszą ochronę niż typ AC.
• Jaki stopień ochrony (IP) ma ten wyłącznik? W danych katalogowych producent nie podał konkretnego IP. Standardowo aparatura modułowa posiada IP20 od strony czołowej (ochrona przed dotykiem), a po zamontowaniu w rozdzielnicy ochronę zapewnia obudowa. Zalecamy montaż w rozdzielnicy o odpowiednim stopniu ochrony dla danego pomieszczenia.
• Czy można go rozbudować o elementy dodatkowe? Tak, wyłącznik jest kompatybilny z akcesoriami serii DX3: stykami pomocniczymi, wyzwalaczami wzrostowymi i napięciowymi oraz napędami silnikowymi. Umożliwia to zdalne sterowanie i sygnalizację stanu pracy.
