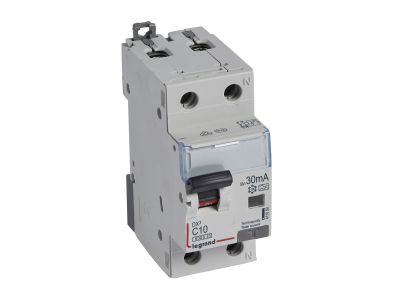

Wyłącznik różnicowo-nadprądowy P312 2P C 10A 30mA typ A serii DX3 | 411059 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 serii DX3 (symbol 411059) to dwubiegunowe urządzenie ochronne o prądzie znamionowym 10 A, charakterystyce C i znamionowym prądzie różnicowym 30 mA typu A. Szerokość 2 modułów (35 mm) pozwala na kompaktowy montaż na szynie TH35. Łączy funkcję zabezpieczenia przeciążeniowego, zwarciowego oraz różnicowoprądowego, zapewniając kompleksową ochronę instalacji i użytkowników.

• Prąd znamionowy 10 A: dedykowany do obwodów o niskim obciążeniu, takich jak oświetlenie czy sterowanie – bezpieczna praca bez ryzyka przegrzania przewodów.
• Charakterystyka C: selektywność wyzwalania dostosowana do odbiorników o podwyższonym prądzie rozruchowym (silniki, transformatory) – minimalizuje niepotrzebne wyłączenia.
• Prąd różnicowy 30 mA typ A: wykrywa prądy sinusoidalne przemienne oraz pulsujące stałe (np. z prostowników, falowników) – skuteczna ochrona przeciwporażeniowa w nowoczesnych instalacjach.
• Zdolność zwarciowa 6 kA (6000 A) wg IEC 61009-1 i IEC 60947-2: wysoka wytrzymałość na zwarcia w sieci 230 V AC – niezawodność nawet w przypadku awarii.
• Szerokość 2 moduły (35 mm): oszczędność miejsca w rozdzielnicy, a jednocześnie możliwość podłączenia szyn grzebieniowych i rozbudowy o akcesoria z serii DX3 (styki pomocnicze, wyzwalacze, napędy).

Zgodność z Normami

Wyłącznik różnicowo‑nadprądowy P312 spełnia wymagania norm IEC 61009‑1 oraz IEC 60947‑2, co potwierdza jego znamionową zwarciową zdolność łączeniową 6 kA przy napięciu 230 V~. Posiada certyfikat CE i jest zgodny z europejskimi przepisami w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik typu RCBO z charakterystyką C i czułością 30 mA typ A znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz lekkiego przemysłu. Zapewnia ochronę przed porażeniem prądem oraz zabezpiecza przewody i odbiorniki przed przeciążeniem i zwarciem.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach domowych oraz użyteczności publicznej.
• Zabezpieczanie obwodów sterowania (pompy, wentylatory, bramy) wymagających charakterystyki C i czułości na prądy pulsujące stałe.
• Stosowanie jako zabezpieczenie w obwodach z odbiornikami elektronicznymi (prostowniki, zasilacze impulsowe), gdzie konieczny jest typ A.
• Integracja z systemem optymalnego rozdziału energii HX3 (do 125 A) umożliwiająca rozbudowę rozdzielnicy o dodatkowe funkcje.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem aktualnych przepisów. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (wg PN‑EN 60715). Rzędne momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta. Dopuszcza się łączenie przez szyny grzebieniowe lub sztyftowe. Wyłącznik można wyposażyć w opcjonalne styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Czy wyłącznik P312 można podłączyć za pomocą szyn grzebieniowych? Tak, producent przewiduje możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozsyłanie zasilania w rozdzielnicy.
• Czy można go rozbudować o styki pomocnicze? Tak, urządzenie można wyposażyć w styki pomocnicze, wyzwalacze oraz napędy z tej samej serii DX3 – pozwala to na sygnalizację stanu lub zdalne sterowanie.
• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Typ A – wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (np. z prostowników, falowników), co jest niezbędne w nowoczesnych instalacjach z urządzeniami elektronicznymi.
