Wyłącznik różnicowo-nadprądowy P312 2P B 40A 30mA typ A serii DX3 | 410969 Legrand

Opis i Kluczowe Cechy

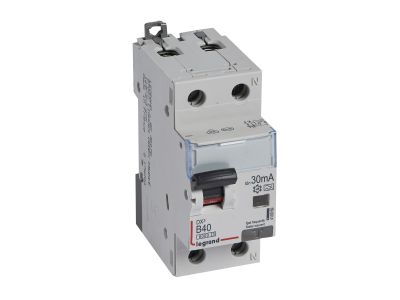

Wyłącznik różnicowo-nadprądowy P312 (numer katalogowy 410969) z serii DX3 to dwubiegunowy aparat o charakterystyce B, prądzie znamionowym 40 A i znamionowym prądzie różnicowym 30 mA typu A. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy. Urządzenie łączy w sobie funkcję ochrony przeciążeniowej i zwarciowej (MCB) oraz ochrony różnicowej (RCD), zapewniając kompleksowe zabezpieczenie instalacji.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, takich jak kuchnie elektryczne, pompy czy piece grzewcze, bez ryzyka przegrzania styków.
• Charakterystyka B: gwarantuje szybkie wyzwalanie przy przeciążeniach (3–5 In), co jest idealne do obwodów rezystancyjnych i z małymi silnikami (np. oświetlenie, gniazda wtyczkowe).
• Znamionowy prąd różnicowy 30 mA typu A: wykrywa nie tylko sinusoidalne prądy różnicowe, ale także pulsujące prądy stałe – niezbędne w obwodach z elektroniką (płyty indukcyjne, pralki, komputery).
• Zwarciowa zdolność łączeniowa 6 kA (6000 A): zgodna z normami IEC 61009-1 i IEC 60947-2 dla napięcia 230 V~, zapewnia skuteczną ochronę przy zwarciu.
• Szerokość 2 modułów (35 mm): kompaktowa konstrukcja ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, a możliwość przyłączania za pomocą szyn grzebieniowych skraca czas instalacji.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 spełnia wymagania norm IEC 61009-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (6 kA) dla napięcia 230 V~. Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik P312 znajduje zastosowanie w instalacjach domowych, biurowych i lekkiego przemysłu, gdzie wymagana jest ochrona przeciwporażeniowa i przeciążeniowa w jednym urządzeniu.

• Ochrona obwodów gniazd wtyczkowych (np. w kuchniach, łazienkach, warsztatach) z wymaganym prądem różnicowym 30 mA.
• Zabezpieczenie odbiorników z elektroniką (płyty indukcyjne, pralki, pompy ciepła) wrażliwych na prądy pulsujące – typ A gwarantuje poprawne działanie.
• Ochrona linii oświetleniowych i sterowania (np. wentylacja, bramy) w budynkach mieszkalnych i użyteczności publicznej.
• Jako wyłącznik główny w rozdzielnicach, gdzie wymagana jest funkcja MCB i RCD w kompaktowej obudowie.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla 40 A zalecany min. 6 mm²). Przykręcając przewody, stosować moment dokręcania zgodny z dokumentacją producenta. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Przed pierwszym uruchomieniem sprawdzić ciągłość instalacji i poprawność działania wyłącznika.

FAQ

• Czy wyłącznik ma podświetlenie dźwigni? Nie, dźwignia załączająca ma kolor szary i nie jest podświetlana. Wizualna sygnalizacja stanu odbywa się poprzez położenie dźwigni (załączony/wyłączony).
• Czy można podłączyć do niego styki pomocnicze? Tak, wyłącznik P312 można wyposażyć w styki pomocnicze, wyzwalacze oraz napędy z serii DX3, co umożliwia sygnalizację zdalną lub automatyczne odłączenie obwodu.
• Jaka jest charakterystyka wyzwalania wyłącznika? Charakterystyka B oznacza, że wyłącznik wyzwala przy przeciążeniu w zakresie 3–5 krotności prądu znamionowego (3–5 × 40 A). Jest to typowe dla obwodów o charakterze rezystancyjnym i małych silników.
