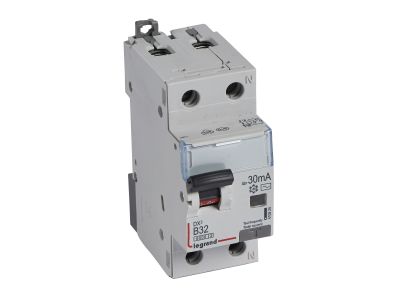

Wyłącznik różnicowo-nadprądowy P312 2P B 32A 30mA typ AC serii DX3 | 410924 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 symbol 410924 z serii DX3 to dwubiegunowe urządzenie łączące w jednej obudowie zabezpieczenie nadprądowe i różnicowe. Prąd znamionowy 32 A oraz charakterystyka B pozwalają na bezpieczną ochronę obwodów odbiorczych przed przeciążeniem i zwarciem, a znamionowy prąd różnicowy 30 mA typu AC zapewnia ochronę przeciwporażeniową przy prądach przemiennych. Urządzenie montowane jest na szynie TH35, zajmując 2 moduły (35 mm), co ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 32 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania przewodów i styków.
• Charakterystyka B: Zapewnia szybkie wyłączenie w przypadku zwarć, szczególnie zalecana do zabezpieczania obwodów z elementami elektronicznymi i instalacji mieszkaniowych.
• Znamionowy prąd różnicowy 30 mA typ AC: Skuteczna ochrona przeciwporażeniowa przy sinusoidalnych prądach przemiennych, minimalizująca ryzyko porażenia.
• Szerokość 2 moduły (35 mm): Oszczędność miejsca w rozdzielnicy, umożliwiająca gęstą zabudowę aparatury modułowej.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy pozwalają na dostosowanie do bardziej złożonych układów sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik P312 spełnia wymagania norm IEC 61009-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (6 kA przy 230 V~), co potwierdza jego bezpieczeństwo i niezawodność w standardowych instalacjach niskiego napięcia. Posiada certyfikację CE oraz jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P312 znajduje zastosowanie wszędzie tam, gdzie wymagane jest jednoczesne zabezpieczenie przed przeciążeniem, zwarciem i porażeniem prądem przemiennym. Idealnie sprawdza się w instalacjach mieszkaniowych, biurowych oraz lekkim przemyśle.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych oraz obwodów zasilających urządzenia AGD i RTV.
• Instalacje tymczasowe na budowach lub imprezach, gdzie wymagana jest szybka i niezawodna ochrona różnicowa.
• Rozdzielnice przemysłowe i sterownicze jako podstawowe zabezpieczenie obwodów odbiorczych 230 V.

Wskazówki Montażowe

Montaż wyłącznika P312 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) z zatrzaśnięciem w odpowiednim położeniu. Przyłączanie przewodów należy wykonać zgodnie z dokumentacją producenta, z zachowaniem zalecanego momentu dokręcania i przekroju przewodów dobranego do prądu znamionowego (32 A). Możliwe jest stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowania okablowania. Przed pierwszym załączeniem należy sprawdzić poprawność podłączenia oraz działanie mechanizmu różnicowego przyciskiem „Test”.

FAQ

• Czy wyłącznik P312 posiada podświetlenie lub wskaźnik LED? W dostarczonych danych nie ma informacji o podświetleniu. Urządzenie wyposażone jest w szarą dźwignię załączającą oraz przycisk testowy do okresowego sprawdzania działania różnicowego.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje bezpośrednio stopnia IP. Typowo aparatura modułowa montowana wewnątrz rozdzielnic posiada stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm). Zaleca się zabudowę w rozdzielnicy z odpowiednim IP.
• Jaki jest tryb pracy styku – normalnie otwarty czy zamknięty? Wyłącznik różnicowo-nadprądowy P312 to wyłącznik samoczynny, który w stanie normalnym utrzymuje styki zamknięte, a rozłącza je w przypadku przeciążenia, zwarcia lub przekroczenia znamionowego prądu różnicowego (30 mA). Nie jest to styk pomocniczy, tylko główny tor prądowy.
