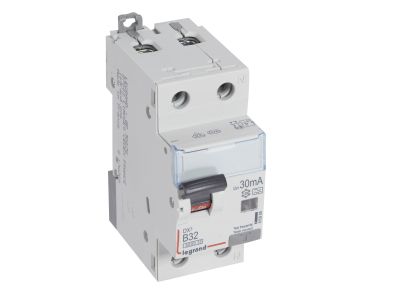

Wyłącznik różnicowo-nadprądowy P312 2P B 32A 30mA typ A serii DX3 | 410968 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (symbol 410968) z serii DX3 to dwubiegunowe urządzenie ochronne typu A o charakterystyce B, prądzie znamionowym 32 A i znamionowym prądzie różnicowym 30 mA. Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie przestrzeni w rozdzielnicy, a wysoka zwarciowa zdolność łączeniowa zapewnia niezawodność w przypadku zwarć.

• Typ A (30 mA): Wykrywa zarówno sinusoidalne prądy różnicowe przemienne, jak i pulsujące stałe – zwiększa bezpieczeństwo w obwodach zasilających prostowniki, falowniki i inne odbiorniki nieliniowe.
• Charakterystyka B (3–5 In): Wyzwalanie przy stosunkowo niskich prądach przeciążeniowych – idealna do ochrony linii oświetleniowych i gniazd wtykowych w budynkach mieszkalnych.
• Znamionowa zwarciowa zdolność łączeniowa: 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2) przy 230 V~: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami i zapewnia ciągłość pracy.
• Szerokość 2 modułów (35 mm): Kompaktowa zabudowa pozwala na instalację większej liczby urządzeń w rozdzielnicy przy zachowaniu pełnych funkcji ochronnych.
• Możliwość rozbudowy: Urządzenie można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i napędy z serii DX3 – ułatwia to integrację z systemami automatyki.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (zdolność łączeniowa 6 kA przy 230 V~). Posiada deklarację zgodności CE. Kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P312 typ A znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest ochrona przed porażeniem elektrycznym oraz przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona obwodów oświetleniowych z charakterystyką B.
• Zabezpieczenie obwodów zasilających urządzenia z prostownikami, falownikami, zasilaczami impulsowymi – gdzie występują pulsujące prądy różnicowe.
• Instalacje w rozdzielnicach z szynami grzebieniowymi – możliwość szybkiego łączenia z innymi elementami serii DX3.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekroje przewodów dobrać zgodnie z prądem znamionowym 32 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Wyłącznik przystosowany do przyłączania za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik jest typu AC czy A? Jest to typ A – wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, co zapewnia ochronę w obwodach z odbiornikami nieliniowymi.
• Jaka jest charakterystyka wyzwalania? Charakterystyka B – wyzwalanie następuje przy prądzie od 3 do 5 krotności prądu znamionowego (3–5 In), co jest typowe dla obwodów gniazd i oświetlenia w budownictwie mieszkaniowym.
• Czy mogę podłączyć wyłącznik do szyny grzebieniowej? Tak, urządzenie umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co upraszcza okablowanie w rozdzielnicy.
