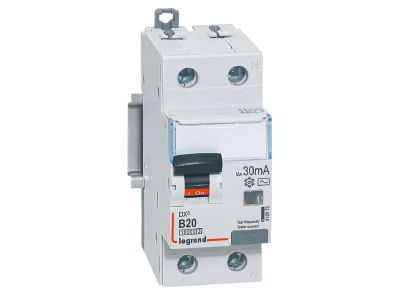

Wyłącznik różnicowo-nadprądowy P312 2P B 20A 30mA typ AC 10kA serii DX3 | 410973 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (nr katalogowy 410973) z serii DX3 to dwubiegunowe urządzenie ochronne 2P o charakterystyce B, prądzie znamionowym 20 A i znamionowym prądzie różnicowym 30 mA typu AC. Zapewnia kompleksową ochronę przed przeciążeniami, zwarciami oraz porażeniem prądem w instalacjach 230 V~. Kompaktowa obudowa o szerokości 2 modułów (35 mm) montowana na szynie TH35 umożliwia oszczędność miejsca w rozdzielnicy. Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA (wg IEC 60947-2) i 6000 A (wg IEC 61009-1), co gwarantuje bezpieczeństwo przy wysokich prądach zwarciowych.

• Prąd znamionowy 20 A, charakterystyka B: selektywne wyłączanie w przypadku przeciążeń i zwarć – idealne do obwodów z odbiornikami o małych prądach rozruchowych, chroni instalację bez zbędnych zadziałań.
• Prąd różnicowy 30 mA, typ AC: wykrywa sinusoidalne prądy różnicowe, zapewniając ochronę przeciwporażeniową w typowych instalacjach domowych i biurowych.
• Dwubiegunowa konstrukcja (2P): jednoczesne rozłączanie przewodu fazowego i neutralnego – pełne odcięcie napięcia w chronionym obwodzie dla maksymalnego bezpieczeństwa.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 6000 A: wysoka odporność na prądy zwarciowe pozwala na bezpieczne stosowanie w rozdzielnicach o dużym potencjale zwarciowym.
• Szerokość 2 moduły (35 mm): kompaktowa budowa oszczędza miejsce w rozdzielnicy i ułatwia rozplanowanie aparatury, szczególnie w ciasnych szafkach.
• Możliwość przyłączania szynami grzebieniowymi lub sztyftowymi: elastyczność okablowania ułatwia szybki i estetyczny montaż w grupach.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe i napędy do zdalnego sterowania – rozszerza funkcjonalność wyłącznika.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 spełnia wymagania norm IEC 61009-1 (6000 A) oraz IEC 60947-2 (6 kA). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia 230 V~, szczególnie w budownictwie mieszkaniowym, biurowym oraz lekkim przemyśle. Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A) rozszerza możliwości jego wykorzystania.

• Ochrona obwodów gniazd wtyczkowych, oświetlenia i urządzeń AGD w domach i mieszkaniach.
• Zabezpieczenie przed porażeniem prądem w instalacjach z odbiornikami generującymi sinusoidalny prąd różnicowy (bez elementów impulsowych).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, także w systemach HX3 – optymalizacja rozkładu energii.
• Współpraca z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy) umożliwia budowę układów sygnalizacji i zdalnego sterowania.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy – szerokość modułu wynosi 2 × 17,5 mm. Do podłączenia używaj przewodów o przekroju dostosowanym do prądu znamionowego 20 A oraz obciążenia. Możliwe jest wykorzystanie szyn grzebieniowych lub sztyftowych. Momenty dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność działania wyłącznika za pomocą przycisku testowego „T”.

FAQ

• Czy wyłącznik można wyposażyć w styk pomocniczy do sygnalizacji zadziałania? Tak, seria DX3 oferuje styki pomocnicze, które montuje się na wyłączniku do zdalnego monitorowania stanu (zwarcie/rozwarcie).
• Jaka jest szerokość wyłącznika w modułach? Wyłącznik zajmuje 2 moduły (2 × 17,5 mm = 35 mm), co jest standardem dla konstrukcji dwubiegunowej.
• Czy wyłącznik jest przystosowany do przyłączania szyn grzebieniowych? Tak, posiada zaciski umożliwiające bezpośrednie podłączenie zarówno szyn grzebieniowych, jak i szyn sztyftowych – upraszcza to okablowanie w rozdzielnicach.
