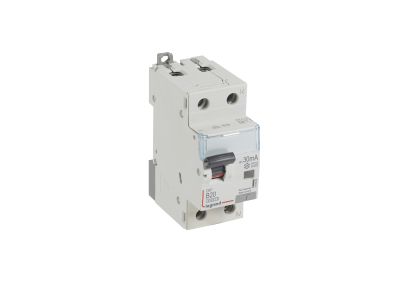

Wyłącznik różnicowo-nadprądowy P312 2P B 20A 30mA typ A serii DX3 | 410966 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (symbol 410966) z serii DX3 to dwubiegunowe urządzenie łączące w jednym module funkcję wyłącznika nadprądowego i różnicowoprądowego. Przeznaczony do instalacji jednofazowych 230 V~, oferuje prąd znamionowy 20 A, charakterystykę wyzwalania B oraz znamionowy prąd różnicowy 30 mA typu A. Szerokość 2 modułów (35 mm) umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35. Dzięki detekcji prądów sinusoidalnych i pulsujących stałych zapewnia kompleksową ochronę w obwodach z urządzeniami elektronicznymi.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę w obciążonych obwodach gniazd wtyczkowych, oświetlenia i małych odbiorników bez ryzyka przeciążenia.
• Charakterystyka wyzwalania B: Zapewnia szybkie wyłączanie przy zwarciu – zalecana do obwodów o charakterze rezystancyjnym i niewielkich silników, zwiększając ochronę instalacji.
• Prąd różnicowy 30 mA typ A: Wykrywa zarówno prądy sinusoidalne, jak i pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach z prostownikami i zasilaczami impulsowymi.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 61009-1 / IEC 60947-2): Gwarantuje skuteczne wyłączanie prądów zwarciowych, podnosząc niezawodność systemu.
• Szerokość 2 modułów i montaż na szynie TH35: Oszczędza miejsce w rozdzielnicy, a kompatybilność z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy) ułatwia rozbudowę instalacji.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Wyłącznik P312 dedykowany jest do domowych i komercyjnych instalacji jednofazowych 230 V, gdzie wymagana jest zintegrowana ochrona przeciwporażeniowa i przeciążeniowa w jednym urządzeniu.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zasilanie urządzeń elektronicznych (komputery, sprzęt RTV, sterowniki PLC) wymagających detekcji prądów pulsujących stałych.
• Obwody oświetleniowe i małe odbiorniki w rozdzielnicach wyposażonych w system HX3/DX3.
• Zastosowania tam, gdzie niezbędne jest indywidualne zabezpieczenie różnicowe pojedynczego obwodu (np. w instalacjach selektywnych).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych dobrać zgodnie z normami dla prądu znamionowego 20 A. Moment dokręcania zacisków – stosować wartości podane w dokumentacji producenta. Zabrania się demontażu obudowy lub modyfikacji urządzenia.

FAQ

• Czy wyłącznik posiada podświetlenie dźwigni? Nie, dźwignia załączająca jest w kolorze szarym, bez elementów świetlnych. Stan załączenia/wyłączenia odczytuje się na podstawie położenia dźwigni.
• Jaki jest stopień ochrony tego urządzenia? Standardowy dla aparatury modułowej IP20 – zapewnia ochronę przed dotknięciem palcami, ale wymaga montażu w rozdzielnicy o odpowiedniej szczelności.
• Jaki prąd różnicowy wykrywa typ A? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (np. pochodzące z jednofazowych prostowników). Dzięki temu skutecznie chroni w obwodach z urządzeniami elektronicznymi.
