Wyłącznik różnicowo-nadprądowy P312 2P B 16A 30mA typ AC 10kA serii DX3 | 410972 Legrand

Opis i Kluczowe Cechy

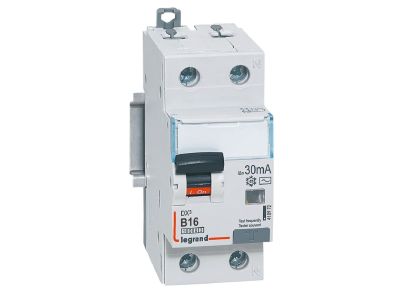

Wyłącznik różnicowo-nadprądowy P312 serii DX3 (numer katalogowy 410972) to dwubiegunowe urządzenie łączeniowe z charakterystyką B, przeznaczone do pracy w sieci 230 V~. Łączy funkcję wyłącznika nadprądowego i różnicowoprądowego typu AC. Prąd znamionowy 16 A oraz znamionowy prąd różnicowy 30 mA zapewniają skuteczną ochronę przed porażeniem i przeciążeniami w obwodach o średnim obciążeniu. Szerokość 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o znacznym obciążeniu, minimalizacja ryzyka zadziałania wyłącznika w standardowych instalacjach.
• Znamionowy prąd różnicowy 30 mA: Skuteczna ochrona przeciwporażeniowa w obwodach odbiorczych, zgodna z wymogami ochrony dodatkowej dla urządzeń przenośnych.
• Typ AC: Wykrywa sinusoidalne prądy różnicowe przemienne – odpowiedni do instalacji domowych i biurowych z typowymi odbiornikami bez elektroniki.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2): Wytrzymałość na zwarcia w standardowych sieciach niskiego napięcia, gwarancja bezpiecznego wyłączenia w przypadku awarii.
• Montaż na szynie TH35 i kompatybilność z szynami grzebieniowymi: Łatwy i szybki montaż w rozdzielnicach modułowych, możliwość przyłączenia za pomocą szyn sztyftowych oraz rozbudowa o styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 61009-1 (dotyczące wyłączników różnicowonadprądowych) oraz IEC 60947-2 (dotyczące łączników niskiego napięcia). Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik P312 typu AC z charakterystyką B znajduje zastosowanie w instalacjach, gdzie wymagana jest ochrona przed porażeniem i przeciążeniami, a odbiorniki nie generują prądów różnicowych o charakterze pulsującym. Idealnie sprawdza się w:

• Ochronie obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Sterowaniu i zabezpieczaniu linii oświetleniowych oraz małych urządzeń grzewczych.
• Zasilaniu odbiorników o charakterze rezystancyjnym i indukcyjnym bez elementów elektronicznych.
• Instalacjach tymczasowych, np. na budowach, gdzie wymagana jest szybka i niezawodna ochrona różnicowa.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 16 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszcza się podłączenie za pomocą szyn grzebieniowych lub sztyftowych. Wyłącznik można wyposażyć w akcesoria z serii DX3 (styki pomocnicze, wyzwalacze, napędy) po zapoznaniu się z instrukcją montażu.

FAQ

• Jaka jest różnica między typem AC a typem A w tym wyłączniku? Wyłącznik typu AC reaguje tylko na sinusoidalne prądy różnicowe przemienne. Typ A dodatkowo wykrywa pulsujące prądy stałe (np. z urządzeń z prostownikami). Ten model ma typ AC, dlatego zaleca się stosowanie go w obwodach bez odbiorników elektronicznych (np. silniki, grzejniki, żarówki).
• Czy wyłącznik można podświetlić lub wyposażyć w sygnalizację LED? Producent nie przewiduje fabrycznego podświetlenia. Możliwe jest jednak zastosowanie zewnętrznych wskaźników poprzez styki pomocnicze (dostępne jako akcesorium serii DX3).
• Jaki jest stopień ochrony obudowy? W danych produktu nie podano stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed palcami i ciałami stałymi >12,5 mm). Dokładną wartość należy sprawdzić w instrukcji montażu konkretnego modelu.
