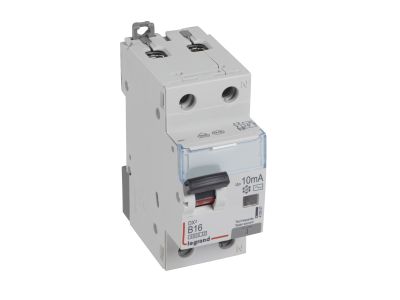

Wyłącznik różnicowo-nadprądowy P312 2P B 16A 10mA typ AC serii DX3 | 410907 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 serii DX3 to dwubiegunowe urządzenie 230 V~ o charakterystyce B, znamionowym prądzie różnicowym 10 mA i prądzie znamionowym 16 A. Typ AC wykrywa prądy różnicowe sinusoidalne przemienne, co w połączeniu z wysoką czułością 10 mA zapewnia skuteczną ochronę przeciwporażeniową w obwodach o niskim upływie. Szerokość 2 modułów (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Dwubiegunowe 230 V~: Zabezpiecza jednocześnie fazę i neutralny przewód obwodu, zapewniając kompleksową ochronę przed skutkami prądu różnicowego i przeciążeń.
• Charakterystyka B: Gwarantuje selektywne wyzwalanie przy przeciążeniach i zwarciu – idealna do obwodów o charakterze rezystancyjnym oraz silników o niskim prądzie rozruchowym.
• Prąd różnicowy 10 mA (typ AC): Wysoka czułość pozwala na wykrywanie nawet niewielkich upływu sinusoidalnych, co zwiększa bezpieczeństwo użytkowników, szczególnie w instalacjach wymagających ochrony przed porażeniem.
• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Szerokość 2 modułów (17,5 mm): Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, a kompatybilność z systemem HX3 do 125 A zapewnia elastyczność w zabudowie.

Zgodność z Normami

Wyłącznik P312 spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2 dla napięcia 230 V~, potwierdzając znamionową zwarciową zdolność łączeniową 6 kA. Posiada certyfikat CE, co gwarantuje zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Urządzenie przeznaczone jest do ochrony obwodów końcowych w instalacjach niskiego napięcia, szczególnie tam gdzie wymagana jest podwyższona czułość na prądy różnicowe. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach wilgotnych (łazienki, kuchnie, piwnice).
• Zabezpieczenie linii oświetleniowych i obwodów z odbiornikami rezystancyjnymi.
• Instalacje w budynkach mieszkalnych i użyteczności publicznej wymagające detekcji prądów różnicowych sinusoidalnych (typ AC).
• Systemy automatyki budynkowej, w których konieczne jest oddzielenie obwodu od napięcia w przypadku niewielkiego upływu.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przy podłączaniu przewodów należy przestrzegać momentu dokręcania zacisków zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do prądu znamionowego 16 A. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, a także wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B – oznacza, że wyzwalanie następuje przy prądzie przeciążeniowym 3–5 razy wyższym od prądu znamionowego (16 A), co jest optymalne dla obwodów o małym prądzie rozruchowym, np. oświetlenia czy gniazd.
• Jaki typ prądu różnicowego wykrywa urządzenie? Typ AC, czyli tylko prądy różnicowe sinusoidalne przemienne. Nie wykrywa prądów pulsujących stałych ani innych przebiegów.
• Czy mogę zastosować ten wyłącznik w rozdzielnicy z systemem szyn grzebieniowych? Tak, produkt umożliwia przyłączanie za pomocą standardowych szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzenie zasilania w rozdzielnicy.
