Wyłącznik różnicowo-nadprądowy P312 2P B 16A 10mA typ A serii DX3 | 410947 Legrand

Opis i Kluczowe Cechy

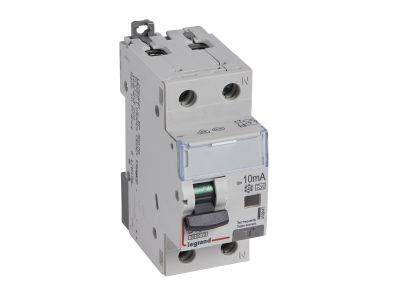

Wyłącznik różnicowo-nadprądowy P312 2P B 16A 10mA typ A (symbol 410947) z serii DX3 to urządzenie łączące w jednym module funkcję wyłącznika nadprądowego i różnicowoprądowego. Dzięki charakterystyce B oraz prądowi różnicowemu 10mA zapewnia selektywną ochronę obwodów o charakterze rezystancyjnym i lekkim obciążeniu silnikowym, a także skutecznie wykrywa prądy sinusoidalne i pulsujące stałe. Szerokość 2 modułów (17,5 mm każdy) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o średnim obciążeniu – oświetlenie, gniazda ogólnego przeznaczenia – bez ryzyka przegrzania styków.
• Charakterystyka wyzwalania B: natychmiastowe zadziałanie przy przeciążeniu do 5-krotności prądu znamionowego, odpowiednia dla obwodów bez dużych prądów rozruchowych.
• Znamionowy prąd różnicowy 10 mA (typ A): wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, zapewniając ochronę przeciwporażeniową w wrażliwych instalacjach (np. gniazda w pomieszczeniach wilgotnych).
• Dwubiegunowa konstrukcja 230 V~: rozłącza oba biegi, gwarantując kompletną izolację odbiornika po zadziałaniu.
• Kompatybilność z systemem HX3: możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych oraz rozbudowa o styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy P312 spełnia wymagania norm IEC 61009-1 (zwarciowa zdolność łączeniowa 6000 A przy 230 V~) oraz IEC 60947-2 (zwarciowa zdolność łączeniowa 6 kA przy 230 V~). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Urządzenie przeznaczone do ochrony i sterowania obwodami odbiorczymi w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu. Sprawdza się tam, gdzie wymagana jest szybka i selektywna reakcja na zwarcia oraz niski prąd różnicowy.

• Ochrona gniazd wtyczkowych i obwodów oświetleniowych w pomieszczeniach o podwyższonej wilgotności (łazienki, kuchnie, pralnie).
• Zabezpieczenie urządzeń RTV/AGD oraz narzędzi elektrycznych przed skutkami zwarć i porażenia prądem.
• Współpraca z systemem optymalnego rozdziału energii HX3 – idealne rozwiązanie do rozdzielnic głównych i podrozdzielnic.
• Stosowanie w instalacjach, gdzie występują odbiorniki generujące pulsujące prądy stałe (np. zasilacze impulsowe, sterowniki LED).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-nadprądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (35 mm) w standardowych rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do wartości prądu znamionowego (16 A) i spodziewanego obciążenia. Moment dokręcania zacisków oraz typ i przekrój przewodów – zgodnie z dokumentacją producenta. Dopuszczalne jest łączenie za pomocą szyn grzebieniowych lub sztyftowych oraz stosowanie akcesoriów z serii DX3 (styki pomocnicze, wyzwalacze, napędy).

FAQ

• Czy wyłącznik P312 typ A wykrywa prądy różnicowe stałe? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (np. po wyprostowaniu jednopołówkowym). Nie wykrywa gładkiego prądu stałego – do tego służy typ B.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje w karcie stopnia ochrony IP. Standardowo dla aparatury montowanej wewnątrz rozdzielnicy przyjmuje się IP20, jednak dla konkretnych warunków środowiskowych należy sprawdzić dokumentację techniczną.
• Czy mogę zastosować ten wyłącznik do ochrony silnika? Charakterystyka B jest zalecana do obwodów rezystancyjnych i małych silników o niskim prądzie rozruchowym. Dla silników o wyższym prądzie rozruchowym lepiej sprawdzi się charakterystyka C lub D. Prąd różnicowy 10 mA zapewnia dodatkową ochronę przeciwporażeniową, ale nie zabezpiecza przed przeciążeniem silnika – wymagany jest oddzielny wyłącznik nadprądowy lub przekaźnik termiczny.
