Wyłącznik różnicowo-nadprądowy P312 2P B 10A 30mA typ A serii DX3 | 410963 Legrand

Opis i Kluczowe Cechy

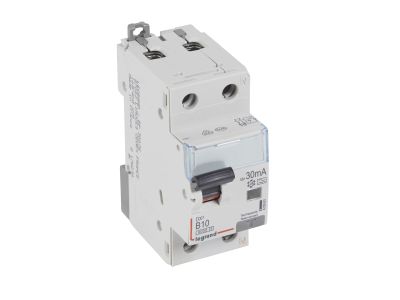

Wyłącznik różnicowo-nadprądowy P312 (symbol 410963) to dwubiegunowe urządzenie ochronne serii DX3 o charakterystyce B, prądzie znamionowym 10 A i znamionowym prądzie różnicowym 30 mA typu A. Zapewnia kompleksową ochronę przed przeciążeniami, zwarciami oraz porażeniem prądem w instalacjach jednofazowych 230 V. Szerokość 2 modułów (35 mm) ułatwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 10 A: Pozwala na bezpieczne zabezpieczenie obwodów o niewielkim obciążeniu, np. oświetleniowych lub gniazd wtyczkowych.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniach i zwarciach – odpowiednia dla obwodów bez dużych prądów rozruchowych.
• Znamionowy prąd różnicowy 30 mA typu A: Wykrywa prądy sinusoidalne i pulsujące stałe, zapewniając ochronę przeciwporażeniową w nowoczesnych urządzeniach elektronicznych.
• Zdolność zwarciowa 6 kA (IEC 60947-2) / 6000 A (IEC 61009-1): Gwarantuje bezpieczne wyłączenie w przypadku zwarcia w instalacji.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy rozszerzają funkcjonalność wyłącznika w systemach automatyki.
• Kompatybilność z systemem HX3: Umożliwia optymalny rozdział energii i łatwe przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowo-nadprądowe do użytku domowego) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE.

Zastosowanie

Wyłącznik P312 znajduje zastosowanie w domowych i komercyjnych instalacjach elektrycznych, szczególnie tam, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwprzeciążeniowa w obwodach jednofazowych.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach, biurach i lokalach usługowych.
• Zabezpieczenie obwodów oświetleniowych LED lub halogenowych.
• Sterowanie i ochrona małych odbiorników w automatyce budynkowej (np. siłowniki, zawory).
• Instalacje wymagające wykrywania prądów różnicowych pulsujących stałych, np. w urządzeniach z prostownikami lub zasilaczami impulsowymi.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać do prądu znamionowego 10 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu należy sprawdzić działanie wyłącznika przyciskiem testowym.

FAQ

• Czy wyłącznik jest podświetlany? Nie, dźwignia załączająca ma kolor szary – produkt nie posiada podświetlenia.
• Jaki stopień ochrony IP ma ten wyłącznik? W karcie katalogowej nie podano konkretnej wartości IP; standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12 mm).
• Jaki jest tryb pracy styku – czy jest to styk zwierny czy rozwierny? Wyłącznik różnicowo-nadprądowy działa jak styk zwierny (normalnie zamknięty), który rozłącza obwód w przypadku przekroczenia prądu znamionowego lub pojawienia się prądu różnicowego. Przywrócenie zasilania następuje ręcznie przez dźwignię.
