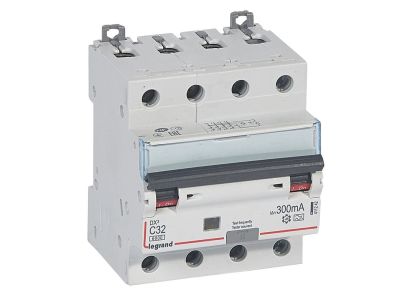

Wyłącznik różnicowo-nadprądowy P 314 4P C 32A 300MA typ A serii DX3 | 411242 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P 314 serii DX3 o symbolu 411242 to czterobiegunowe urządzenie przeznaczone do montażu w rozdzielnicach na szynie TH35. Łączy w sobie funkcję wyłącznika nadprądowego (zabezpieczenie przed zwarciem i przeciążeniem) oraz wyłącznika różnicowoprądowego typu A (ochrona przed porażeniem i zagrożeniem pożarowym). Prąd znamionowy 32 A przy charakterystyce C umożliwia bezpieczną pracę w obwodach o dużych prądach rozruchowych (np. silniki, transformatory), a prąd różnicowy 300 mA pozwala na selektywną współpracę z innymi RCD w instalacji. Szerokość 4 modułów (17,5 mm każdy) zapewnia oszczędność miejsca w rozdzielnicy.

• Charakterystyka C (32 A): Odpowiednia do obwodów z urządzeniami generującymi wysokie prądy rozruchowe – gwarantuje stabilną pracę bez zbędnych wyłączeń przy jednoczesnej ochronie przed przeciążeniem.
• Typ A (300 mA): Wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe – konieczne w instalacjach z nowoczesną elektroniką (zasilacze impulsowe, falowniki, ładowarki).
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2) dla 230 V~: Wysoka odporność na zwarcia, zapewniająca bezpieczne odłączenie uszkodzonego obwodu.
• Montaż i okablowanie: Przystosowany do szybkiego montażu na szynie TH35 oraz do przyłączania za pomocą szyn grzebieniowych lub sztyftowych – ułatwia rozbudowę rozdzielnicy.
• Kompatybilność z akcesoriami DX3: Możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe – zwiększa funkcjonalność w systemach automatyki.

Zgodność z Normami

Wyłącznik P 314 spełnia wymagania normy IEC/EN 61009-1 (zabezpieczenia różnicowo-nadprądowe do użytku domowego i podobnego) oraz IEC/EN 60947-2 (aparatura rozdzielcza i sterownicza niskonapięciowa – wyłączniki nadmiarowoprądowe). Posiada certyfikat CE.

Zastosowanie

Uniwersalne urządzenie do kompleksowej ochrony obwodów w budynkach mieszkalnych, usługowych i przemysłowych. Sprawdza się w instalacjach wymagających wyższego stopnia selektywności ochrony przeciwpożarowej.

• Ochrona obwodów gniazd wtyczkowych i odbiorników stałych w strefach o podwyższonym ryzyku (pomieszczenia wilgotne, plac budowy).
• Zabezpieczenie obwodów zasilających urządzenia elektroniczne (komputery, serwery, falowniki) – typ A eliminuje ryzyko niewyłączenia w przypadku pulsujących prądów stałych.
• Selektywna ochrona przeciwpożarowa w rozdzielnicach głównych – prąd różnicowy 300 mA redukuje ryzyko powstawania łuków i pożaru od uszkodzonej izolacji.
• Zastosowanie w systemach automatyki budynkowej jako zabezpieczenie przed wyjściem (np. sterowanie oświetleniem, napędy bram) – wraz z opcjonalnymi stykami pomocniczymi.

Wskazówki Montażowe

Montaż i podłączenie wymagają kwalifikacji elektrycznych (świadectwo SEP). Przed przystąpieniem do pracy bezwzględnie odłącz napięcie od rozdzielnicy i sprawdź brak napięcia. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłączanie przewodów wykonuj zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni moment dokręcania zacisków oraz przekrój przewodów dostosowany do prądu znamionowego 32 A (zalecane min. 6 mm² Cu). Po montażu sprawdź poprawność działania przyciskiem testowym „T”. Pamiętaj o okresowych przeglądach – zalecane testowanie RCD co miesiąc.

FAQ

• Jaki jest prąd znamionowy i charakterystyka tego wyłącznika? Prąd znamionowy wynosi 32 A, a charakterystyka wyzwalania termiczno-magnetycznego to C (typowy dla obwodów z silnikami, transformatorami, lampami wyładowczymi – wytrzymuje chwilowe przeciążenia do 5-10 krotności In).
• Do czego służy typ A w wyłączniku różnicowym? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (tzw. prądy tętniące). Jest niezbędny w instalacjach z zasilaczami impulsowymi, falownikami, ładowarkami akumulatorów, gdzie występują niesinusoidalne przebiegi prądu upływu – w przeciwnym razie zwykły typ AC mógłby nie zadziałać.
• Czy mogę go stosować jako zabezpieczenie przeciwpożarowe? Tak, prąd różnicowy 300 mA jest standardowo stosowany w układach selektywnej ochrony przeciwpożarowej (np. w rozdzielnicy głównej budynku). W przypadku pojedynczych obwodów odbiorczych zaleca się jednak wyłączniki o niższym prądzie różnicowym (30 mA) dla ochrony przeciwporażeniowej. W razie wątpliwości skonsultuj projekt z uprawnionym elektrykiem.
