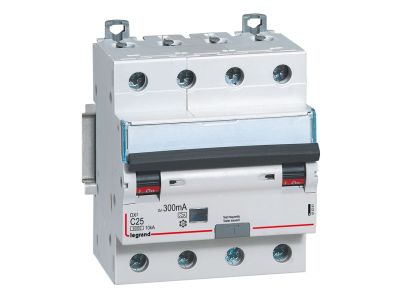

Wyłącznik różnicowo-nadprądowy P 314 4P C 25A 300MA typ A serii DX3 | 411241 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P 314 serii DX3 o symbolu 411241 to czterobiegunowe urządzenie łączące funkcję zabezpieczenia nadprądowego (charakterystyka C, prąd znamionowy 25 A) z ochroną różnicową typu A (znamionowy prąd różnicowy 300 mA). Dzięki zwarciowej zdolności łączeniowej 6000 A (wg IEC 61009-1) oraz 6 kA (wg IEC 60947-2) zapewnia wysoki poziom bezpieczeństwa w obwodach przemysłowych i bytowych. Szerokość 4 modułów (17,5 mm każdy) ułatwia zabudowę w rozdzielnicy. Montowany na szynie TH35, umożliwia podłączenie szyn grzebieniowych oraz wyposażenie w akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy).

• Czterobiegunowy 400 V~, typ A: wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe – skuteczna ochrona w sieciach z odbiornikami elektronicznymi (np. falowniki, zasilacze impulsowe).
• Charakterystyka C, prąd 25 A: odpowiednia do obwodów z obciążeniami rezystancyjnymi i silnikowymi o umiarkowanym prądzie rozruchu – zapobiega zbędnym wyłączeniom przy jednoczesnym szybkim odcinaniu zwarć.
• Znamionowy prąd różnicowy 300 mA: stosowany w obwodach o podwyższonej odporności na zakłócenia, gdzie wymagana jest ochrona przed pożarem, a nie bezpośrednia ochrona porażeniowa (wymagane jest uzupełnienie o RCD 30 mA w odpowiednich obwodach).
• Szerokość 4 modułów (17,5 mm): kompaktowa konstrukcja ułatwia projektowanie rozdzielnic o ograniczonej liczbie miejsc modułowych.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: pozwala na rozbudowę i elastyczne zarządzanie rozdziałem energii w większych instalacjach.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 61009-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (6 kA). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi. Zaprojektowany zgodnie z wymogami dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Wyłącznik różnicowo-nadprądowy P 314 znajduje zastosowanie w instalacjach wymagających jednoczesnej ochrony przed przeciążeniami, zwarciami i prądami różnicowymi. Odpowiedni do sterowania i zabezpieczania obwodów w obiektach mieszkalnych, komercyjnych i lekkim przemyśle.

• Ochrona obwodów gniazd wtykowych i odbiorników stałych w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia z elektroniką (np. komputery, serwery, szafy sterownicze) przed skutkami prądów różnicowych pulsujących stałych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako główny wyłącznik różnicowo‑nadprądowy w obwodach trójfazowych.
• Element systemu HX3 do optymalnego rozdziału energii – umożliwia integralne zarządzanie obciążeniem do 125 A.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuj na szynie DIN TH35 w rozdzielnicy – zatrzask samoczynnie blokuje się w odpowiedniej pozycji. Przyłącza przewodów dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego (25 A). W przypadku stosowania szyn grzebieniowych lub sztyftowych upewnij się, że są one przeznaczone do łączenia wyłączników serii DX3. Po zakończeniu montażu wykonaj próbę zadziałania przyciskiem TEST przed oddaniem instalacji do użytku.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie, produkt nie jest wyposażony w podświetlenie. Stan załączenia wskazywany jest przez położenie szarej dźwigni – góra załączony, dół wyłączony.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje bezpośrednio stopnia ochrony. Przy montażu wewnątrz rozdzielnicy aparatura modułowa standardowo osiąga ochronę IP20 (ochrona przed ciałami stałymi powyżej 12 mm). Do pracy na zewnątrz rozdzielnicy konieczne jest zastosowanie dodatkowych obudów.
• Jaka jest różnica między typem AC a typem A? Typ AC reaguje wyłącznie na prądy różnicowe sinusoidalnie przemienne. Typ A dodatkowo wykrywa prądy różnicowe pulsujące stałe (np. pochodzące z prostowników i zasilaczy impulsowych). Wyłącznik P 411241 jest typu A, dlatego nadaje się do obwodów z nowoczesną elektroniką.
