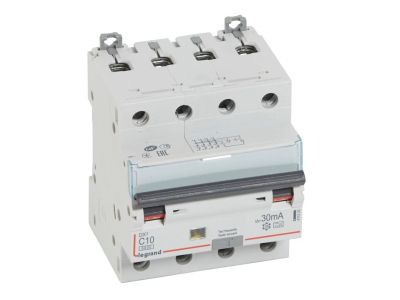

Wyłącznik różnicowo-nadprądowy P 314 4P C 10A 30MA typ A serii DX3 | 411233 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P314 4P C10A 30mA typ A serii DX3 (indeks 411233) to zaawansowane urządzenie ochronne łączące funkcję wyłącznika nadprądowego i różnicowoprądowego. Dzięki prądowi znamionowemu 10A i charakterystyce C zapewnia niezawodną ochronę przeciążeniową i zwarciową w obwodach o umiarkowanym obciążeniu. Czterobiegunowa konstrukcja (4P) umożliwia ochronę instalacji trójfazowych 400 V~. Znamionowy prąd różnicowy 30 mA typu A pozwala wykrywać zarówno sinusoidalne, jak i pulsujące stałe prądy różnicowe, podnosząc bezpieczeństwo w nowoczesnych instalacjach z elektroniką. Szerokość 4 modułów (70 mm) ułatwia montaż na szynie TH35 w standardowych rozdzielnicach.

• Prąd znamionowy 10 A, charakterystyka C: Gwarantuje selektywne wyłączanie w przypadku przeciążeń i zwarć, chroniąc przewody i odbiorniki przed uszkodzeniem.
• Znamionowy prąd różnicowy 30 mA typ A: Wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe – niezbędne w obwodach z zasilaczami impulsowymi, falownikami czy ładowarkami.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2): Odpowiednia do zabezpieczania obwodów w typowych instalacjach niskiego napięcia, zapewniając skuteczne przerywanie zwarć.
• Czterobiegunowa konstrukcja (4P) 400 V~: Idealna do ochrony linii trójfazowych z przewodem neutralnym, np. w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość przyłączania szynami grzebieniowymi/sztyftowymi oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy – elastyczność rozbudowy.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowonadprądowe do użytku domowego i podobnego) oraz IEC 60947-2 (aparatura niskonapięciowa – wyłączniki). Posiada certyfikację CE, potwierdzającą zgodność z wymogami Unii Europejskiej.

Zastosowanie

Wyłącznik P314 znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona przeciwporażeniowa i przeciążeniowa w instalacjach trójfazowych 400 V~.

• Ochrona obwodów gniazd wtyczkowych i odbiorników w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających sprzęt elektroniczny (komputery, serwery, urządzenia RTV) przed zwarciami i prądami różnicowymi stałymi.
• Instalacje automatyki budynkowej – sterowanie oświetleniem, HVAC, gdzie występują zasilacze impulsowe.
• Zastosowania przemysłowe w obwodach pomocniczych o niewielkim prądzie znamionowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (10 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta. Po montażu zaleca się wykonanie testu zadziałania wyłącznika różnicowego przyciskiem „T”.

FAQ

• Czy wyłącznik P314 411233 wykrywa prądy różnicowe stałe? Tak, typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (np. z prostowników i zasilaczy impulsowych), co czyni go bezpiecznym w nowoczesnych instalacjach.
• Jaki jest stopień ochrony obudowy? Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach ma stopień ochrony IP20. Sam produkt – w zależności od warunków pracy – należy instalować w obudowie zapewniającej odpowiednią ochronę.
• Jakie akcesoria można dołączyć do tego wyłącznika? Urządzenie jest kompatybilne z modułowymi stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami silnikowymi z serii DX3. Można je również łączyć z systemem szyn grzebieniowych HX3.
