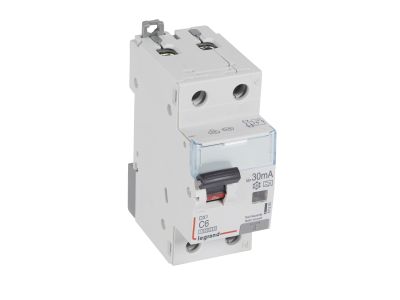

Wyłącznik różnicowo-nadprądowy P 312 2P C 6A 30MA typ A 10KA serii DX3 | 411293 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 (symbol 411293) z serii DX3 to dwubiegunowe urządzenie zabezpieczające o charakterystyce C, prądzie znamionowym 6 A i znamionowym prądzie różnicowym 30 mA typu A. Szerokość 2 moduły (35 mm) pozwala na montaż w standardowych rozdzielnicach, oszczędzając miejsce. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A według IEC 61009-1 oraz 6 kA według IEC 60947-2 zapewnia skuteczne wyłączanie zwarć w instalacjach domowych i przemysłowych.

• Charakterystyka C i prąd 6 A: zabezpieczenie przewodów i odbiorników przed przeciążeniem oraz zwarciem w obwodach o umiarkowanych prądach rozruchowych (np. oświetlenie, gniazda, sterowniki).
• Znamionowy prąd różnicowy 30 mA – typ A: wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe, zapewniając ochronę przeciwporażeniową w obwodach z nowoczesnymi odbiornikami elektronicznymi (falowniki, komputery, ładowarki).
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2): gwarantuje bezpieczne wyłączenie prądów zwarciowych w typowych instalacjach budynkowych, minimalizując ryzyko uszkodzenia urządzeń i pożaru.
• Szerokość 2 moduły (17,5 mm każdy): kompaktowa konstrukcja umożliwia zagęszczenie aparatury w rozdzielnicy, ułatwiając projektowanie i modernizację szaf.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co upraszcza okablowanie i zwiększa estetykę instalacji.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: rozszerzenie funkcjonalności (sygnalizacja zdalna, wyzwalanie, sterowanie) bez konieczności stosowania dodatkowych skrzynek.

Zgodność z Normami

Wyłącznik P312 spełnia wymagania normy IEC 61009-1 (wyłączniki różnicowo-nadprądowe do użytku domowego i podobnego) oraz IEC 60947-2 (łączniki do rozdzielnic przemysłowych). Posiada certyfikat CE, gwarantujący zgodność z europejskimi wymaganiami bezpieczeństwa i kompatybilności.

Zastosowanie

Uniwersalny wyłącznik różnicowo-nadprądowy typu A z charakterystyką C znajduje zastosowanie w obwodach, gdzie wymagana jest jednoczesna ochrona przed porażeniem i przeciążeniem.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach, biurach i obiektach użyteczności publicznej (prąd 6 A odpowiedni dla oświetlenia i drobnych odbiorników).
• Zabezpieczenie linii zasilających urządzenia elektroniczne (komputery, sprzęt RTV, sterowniki PLC) w instalacjach przemysłowych i domowych.
• Stosowanie w rozdzielnicach przemysłowych jako ochrona przed zwarciem i upływem prądu w obwodach sterowania (styczniki, przekaźniki, czujniki).
• Modernizacja istniejących instalacji – kompatybilność z systemem HX3 i akcesoriami DX3 ułatwia rozbudowę.

Wskazówki Montażowe

Montaż wyłącznika P312 może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV lub wyższe). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Moment dokręcania śrub zacisków należy dostosować do dokumentacji producenta (typowa wartość dla przekroju 1,5–2,5 mm² to ok. 1,2 Nm). Przekrój przewodów dobierz zgodnie z prądem znamionowym (6 A) i wymaganiami norm (PN-HD 60364). Nie używaj uszkodzonych lub nieoryginalnych akcesoriów.

FAQ

• Czy wyłącznik P312 posiada podświetlenie sygnalizujące zadziałanie? W standardowym wyposażeniu nie ma wbudowanego podświetlenia. Możliwe jest dołączenie sygnalizacji za pomocą styków pomocniczych z serii DX3 (wymaga dodatkowego montażu).
• Jaki jest stopień ochrony obudowy wyłącznika? Stopień ochrony IP20 – typowy dla aparatury modułowej montowanej w rozdzielnicach. Chroni przed dotknięciem części niebezpiecznych oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm.
• Czy ten wyłącznik działa tylko z prądem sinusoidalnym, czy również z wyprostowanym? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (z wyprostowaniem jednopołówkowym lub dwupołówkowym). Dzięki temu nadaje się do obwodów z urządzeniami elektronicznymi (prostowniki, falowniki).
