Wyłącznik różnicowo-nadprądowy P 312 2P C 40A 30MA typ AC 10KA serii DX3 | 410983 Legrand

Opis i Kluczowe Cechy

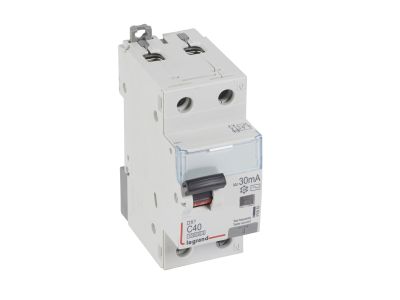

Wyłącznik różnicowo-nadprądowy P312 serii DX3 o symbolu 410983 to dwubiegunowe urządzenie ochronne 2P o charakterystyce C, prądzie znamionowym 40 A i prądzie różnicowym 30 mA typu AC. Zapewnia skuteczną ochronę przed porażeniem elektrycznym i przeciążeniami w obwodach jednofazowych 230 V. Szerokość 2 modułów (17,5 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Prąd znamionowy 40 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach oświetleniowych i gniazd wtyczkowych.
• Znamionowy prąd różnicowy 30 mA (typ AC): Wykrywa prądy różnicowe sinusoidalne przemienne, zapewniając ochronę przeciwporażeniową zgodnie z wymogami.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 61009-1, IEC 60947-2): Wytrzymuje zwarcia o wysokim prądzie, zwiększając niezawodność instalacji.
• Montaż na szynie TH35 i szerokość 2 modułów: Łatwa integracja w standardowych rozdzielnicach modułowych, oszczędność miejsca.
• Kompatybilność z systemem HX3 oraz możliwość przyłączania szynami grzebieniowymi: Umożliwia elastyczne okablowanie i optymalny rozdział energii do 125 A.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerza funkcjonalność układu sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 (dla wyłączników różnicowonadprądowych) oraz IEC 60947-2 (dla łączników niskiego napięcia). Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce C i typowi AC, wyłącznik P312 znajduje zastosowanie w instalacjach, gdzie występują odbiorniki o charakterze liniowym, generujące sinusoidalne prądy różnicowe.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów grzejnych, pomp, wentylatorów i innych urządzeń o sinusoidalnym prądzie upływu.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako ochrona przeciwporażeniowa i przeciążeniowa.
• Integracja w systemach optymalnego rozdziału energii HX3 do 125 A, umożliwiająca scentralizowane zarządzanie obwodami.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-nadprądowego powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Urządzenie montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 40 A (zalecane 6–10 mm² w zależności od typu instalacji). Momenty dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowanego okablowania.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C – wyzwalanie przy prądzie od 5 do 10-krotności prądu znamionowego (40 A), co zapewnia selektywność z typowymi obciążeniami rezystancyjnymi i indukcyjnymi.
• Jaki typ wyłącznika różnicowego zastosowano? Typ AC – wykrywa prądy różnicowe sinusoidalne przemienne. Jest odpowiedni do obwodów z odbiornikami liniowymi (np. żarówki, grzejniki, silniki bez przekształtników).
• Jaka jest znamionowa zdolność zwarciowa? 6 kA zgodnie z IEC 61009-1 oraz IEC 60947-2 (dla napięcia 230 V~). Zapewnia wytrzymałość na typowe zwarcia w instalacjach domowych i przemysłowych.
